Poziomica laserowa, często określana jako laser budowlany, to nieocenione narzędzie dla każdego, kto ceni sobie precyzję w pracach pomiarowych. Zrozumienie, jak działa ten zaawansowany technologicznie przyrząd, jest kluczem do efektywnego wykorzystania jego potencjału i osiągnięcia idealnie prostych linii i punktów.
Poziomica laserowa: jak precyzyjny mechanizm tworzy idealne linie i punkty?
- Sercem poziomicy jest dioda laserowa i układ optyczny, które emitują i kształtują skupioną wiązkę światła w widoczną linię lub punkt.
- Kluczowym elementem jest mechanizm samopoziomujący (kompensator magnetyczny/wahadłowy), który automatycznie ustawia wiązkę w idealnym poziomie lub pionie, nawet przy lekkim przechyleniu obudowy.
- Zakres samopoziomowania wynosi zazwyczaj od 3° do 5°; poza tym zakresem urządzenie sygnalizuje błąd.
- Wyróżnia się lasery krzyżowe (liniowe) do prac wewnętrznych oraz lasery rotacyjne (obrotowe) do zastosowań zewnętrznych i na dużych odległościach, często z detektorem.
- Zielona wiązka lasera jest znacznie lepiej widoczna dla ludzkiego oka niż czerwona, szczególnie w jasnych pomieszczeniach, choć urządzenia z nią są droższe i zużywają więcej energii.
- Dokładność profesjonalnych poziomic to zazwyczaj ±1-3 mm na 10 metrów, a jej utrzymanie wymaga okresowej kalibracji.
Serce urządzenia, czyli jak powstaje idealnie prosta linia lasera?
Podstawowa zasada działania poziomicy laserowej opiera się na wykorzystaniu precyzyjnej wiązki światła. W jej centrum znajduje się dioda laserowa, która emituje skoncentrowaną wiązkę światła. To właśnie ta wiązka, po przejściu przez odpowiednio zaprojektowany układ optyczny, jest kształtowana i kierowana w taki sposób, aby na powierzchniach tworzyć wyraźną, idealnie prostą linię lub precyzyjny punkt. To właśnie ta technologia umożliwia szybkie i dokładne wyznaczanie płaszczyzn poziomych i pionowych, co jest nieocenione w wielu pracach budowlanych i wykończeniowych.
Rola diody i układu optycznego w kreśleniu precyzyjnych linii
Dioda laserowa stanowi źródło światła, ale to układ optyczny, składający się ze specjalistycznych soczewek i pryzmatów, odpowiada za transformację surowej wiązki w użyteczny promień. Soczewki rozpraszają i kształtują wiązkę, podczas gdy pryzmaty (często w formie obracającego się elementu lub specjalnych soczewek Fresnela) rozszczepiają ją lub kierują, tworząc linie przecinające się pod kątem prostym (w laserach krzyżowych) lub linię 360 stopni (w laserach rotacyjnych). Precyzja wykonania tych elementów optycznych jest kluczowa dla uzyskania ostrych, niezakłóconych linii, które są podstawą dokładnych pomiarów.
Czerwona czy zielona wiązka? Która technologia jest lepsza i dlaczego?
Wybór koloru wiązki lasera w poziomicy może mieć znaczący wpływ na komfort i efektywność pracy, zwłaszcza w trudnych warunkach oświetleniowych. Zielona wiązka jest postrzegana przez ludzkie oko jako znacznie jaśniejsza i bardziej widoczna nawet czterokrotnie w porównaniu do tradycyjnej wiązki czerwonej. Jest to szczególnie odczuwalne w jasno oświetlonych pomieszczeniach lub na zewnątrz w słoneczny dzień. Należy jednak pamiętać o pewnych kompromisach. Urządzenia emitujące zieloną wiązkę są zazwyczaj droższe w zakupie i zużywają więcej energii, co przekłada się na krótszy czas pracy na jednym ładowaniu akumulatora.
-
Wiązka czerwona:
- Zalety: niższa cena urządzeń, mniejsze zużycie energii, zazwyczaj dłuższy czas pracy na baterii.
- Wady: słabsza widoczność w jasnym otoczeniu, może być trudniejsza do zauważenia na dużych odległościach.
-
Wiązka zielona:
- Zalety: znacznie lepsza widoczność dla ludzkiego oka, szczególnie w jasnych warunkach, co ułatwia pracę.
- Wady: wyższa cena urządzeń, większe zużycie energii, co może skracać czas pracy na baterii.
Klucz do precyzji: jak funkcjonuje mechanizm samopoziomujący?
Wahadło i kompensator magnetyczny mózg operacji poziomowania
To właśnie mechanizm samopoziomujący, często nazywany kompensatorem, jest sercem każdej nowoczesnej poziomicy laserowej. W większości urządzeń jest to system oparty na wahadle, które pozwala na swobodne poruszanie się diody laserowej wraz z układem optycznym. Wahadło to jest zawieszone w taki sposób, że pod wpływem grawitacji zawsze dąży do ustawienia się w pozycji pionowej. W bardziej zaawansowanych modelach stosuje się kompensatory magnetyczne, gdzie magnesy nie tylko pomagają w tłumieniu drgań, ale również przyspieszają proces poziomowania. Dzięki temu, nawet jeśli obudowa poziomicy zostanie postawiona na lekko nierównym podłożu, wiązka lasera automatycznie ustawi się w idealnym poziomie lub pionie, zapewniając maksymalną precyzję.
Zakres samopoziomowania: Co się dzieje, gdy ustawisz poziomicę zbyt krzywo?
Każda poziomica laserowa z mechanizmem samopoziomującym posiada określony zakres pracy, w którym jest w stanie samodzielnie skorygować położenie wiązki. Zazwyczaj jest to przedział od 3 do 5 stopni od idealnego poziomu lub pionu. Jeśli urządzenie zostanie ustawione pod większym kątem, mechanizm samopoziomujący nie będzie w stanie skompensować tej różnicy. W takiej sytuacji większość modeli zasygnalizuje błąd najczęściej poprzez miganie wiązki lasera lub emitowanie sygnału dźwiękowego. Jest to ważna informacja, która pozwala uniknąć błędnych pomiarów i przypomina o konieczności ustawienia urządzenia w bardziej stabilnej pozycji.
Jak zablokować wahadło i dlaczego ta funkcja jest niezbędna przy wyznaczaniu skosów?
Funkcja blokady wahadła jest niezwykle istotna dla wszechstronności poziomicy laserowej. Kiedy wahadło jest odblokowane, mechanizm samopoziomujący działa w pełni, dążąc do idealnego poziomu lub pionu. Jednakże, aby móc wyznaczyć linie skośne na przykład podczas montażu poręczy schodowych, balustrad, czy też przy wyznaczaniu spadków dachów konieczne jest zablokowanie wahadła w określonej pozycji. Bez tej blokady urządzenie albo nie pozwoli na przechylenie, albo będzie sygnalizować błąd, uniemożliwiając projekcję skośnej linii. Blokada pozwala więc na ręczne ustawienie kąta, co otwiera drogę do bardziej zaawansowanych zastosowań.
Od linii do płaszczyzny: różne typy poziomic laserowych i ich zastosowania

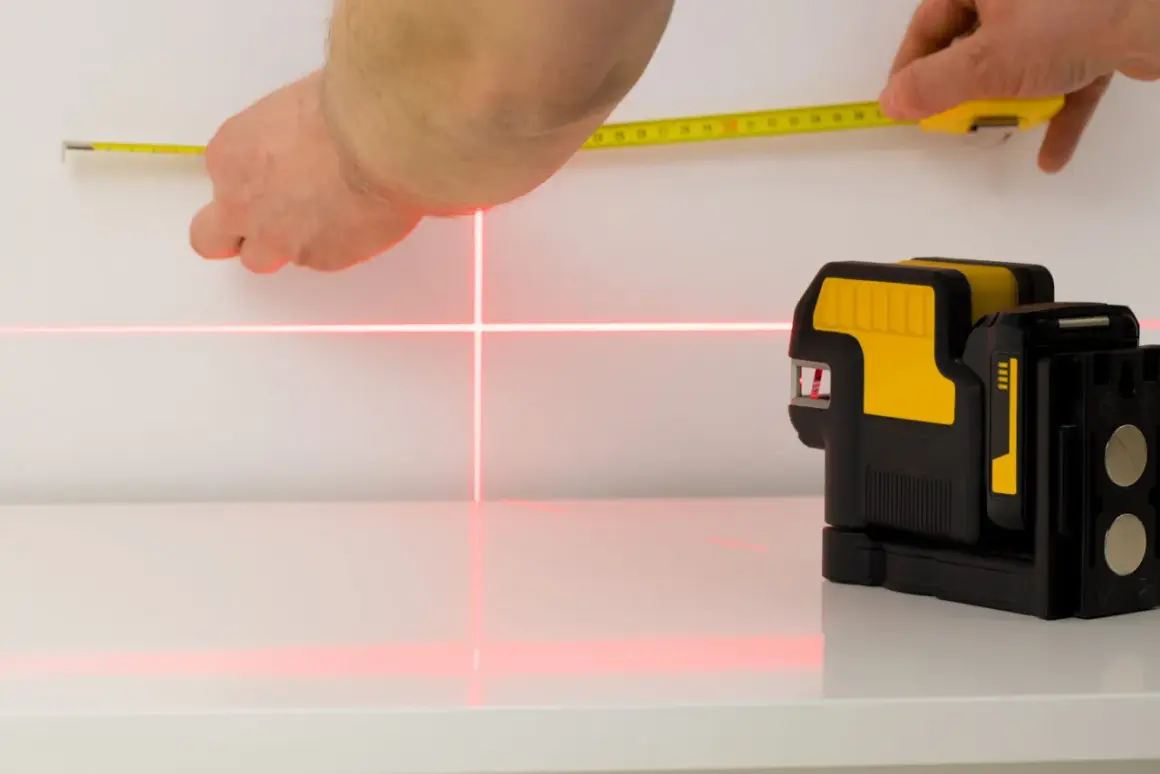

Poziomica krzyżowa (liniowa) zasada działania i typowe zastosowania wewnątrz
Poziomice krzyżowe, znane również jako lasery liniowe, to jedne z najczęściej spotykanych narzędzi tego typu. Ich główną cechą jest zdolność do emitowania jednej lub więcej linii świetlnych poziomej, pionowej, a często obu jednocześnie, tworząc idealnie prosty krzyż na powierzchni. Dzięki temu są one niezwykle przydatne w pracach wykończeniowych wewnątrz budynków. Ich zastosowania obejmują między innymi:
- Montaż mebli kuchennych i szafek wiszących.
- Układanie płytek ceramicznych na ścianach i podłogach.
- Wieszanie obrazów, półek i innych elementów dekoracyjnych z zachowaniem idealnego poziomu.
- Instalacja drzwi i okien.
- Prace związane z zabudową kartonowo-gipsową.
Laser rotacyjny 360° jak wirująca głowica tworzy idealny horyzont na budowie?
Lasery rotacyjne to potężne narzędzia przeznaczone głównie do pracy na dużych przestrzeniach, takich jak place budowy. Ich działanie opiera się na obracającej się głowicy, w której znajduje się dioda laserowa. Głowica ta obraca się z dużą prędkością (często około 600 obrotów na minutę), dzięki czemu emitowana przez nią wiązka tworzy ciągłą, poziomą linię widoczną w zakresie 360 stopni wokół urządzenia. Jest to niezastąpione przy zadaniach takich jak niwelacja terenu, wyznaczanie poziomu pod wylewki betonowe, fundamenty czy prace drogowe. Ze względu na dużą odległość, na jakiej pracują, lasery rotacyjne często wykorzystuje się w zestawie z detektorem, który pozwala precyzyjnie zlokalizować wiązkę.
Czym jest pionownik laserowy i jak precyzyjnie przenosi punkty z podłogi na sufit?
Pionownik laserowy to specyficzny rodzaj poziomicy, której głównym zadaniem jest precyzyjne przenoszenie punktów pionowo z podłogi na sufit lub odwrotnie. Wykorzystuje on jedną lub więcej wiązek laserowych skierowanych pionowo w górę i/lub w dół. Jest to kluczowe przy instalacji elementów konstrukcyjnych, słupów, czy też przy montażu systemów oświetleniowych, gdzie wymagane jest idealne wyrównanie w pionie na różnych poziomach. Dzięki niemu można mieć pewność, że punkty na podłodze i suficie znajdują się dokładnie nad sobą, co zapewnia stabilność i estetykę całej konstrukcji.
Co wpływa na precyzję poziomicy laserowej?
Jak interpretować parametry dokładności (np. ±2mm/10m)?
Dokładność jest jednym z najważniejszych parametrów poziomicy laserowej, a jej oznaczenie, na przykład ±1 mm do ±3 mm na 10 metrów, informuje nas o maksymalnym dopuszczalnym odchyleniu wiązki od idealnego poziomu lub pionu na danej odległości. Oznacza to, że na dystansie 10 metrów, błąd pomiaru nie przekroczy wskazanej wartości. W przypadku laserów rotacyjnych, dokładność często podaje się w milimetrach na metr (np. ±0,1 mm/m), co pozwala na łatwiejsze przeliczenie błędu na większe odległości. Im niższa wartość parametru dokładności, tym bardziej precyzyjne jest urządzenie.
Czy każdą poziomicę trzeba kalibrować? Prosty test dokładności, który wykonasz sam
Profesjonalne poziomice laserowe, aby utrzymać swoją deklarowaną dokładność, wymagają okresowej kalibracji. Jest to proces regulacji wewnętrznych mechanizmów urządzenia. Na szczęście, zanim oddamy sprzęt do serwisu, możemy sami sprawdzić jego podstawową dokładność. Oto prosty test:
- Ustaw poziomicę na stabilnej powierzchni około 0,5 metra od ściany.
- Włącz ją i zaznacz na ścianie punkt, w którym znajduje się koniec pionowej wiązki lasera.
- Obróć poziomicę o 180 stopni, tak aby ta sama dioda była teraz skierowana w drugą stronę, i zaznacz nowy punkt na ścianie w tej samej odległości od urządzenia.
- Obróć poziomicę o kolejne 180 stopni, aby wrócić do pierwotnej pozycji, i ponownie zaznacz punkt.
- Zmierz odległość między pierwszym a ostatnim zaznaczonym punktem. Jeśli odległość ta jest mniejsza niż około 2-3 mm, urządzenie prawdopodobnie działa poprawnie. W przypadku większych różnic, konieczna może być kalibracja.
Regularne sprawdzanie dokładności jest kluczowe dla zapewnienia wiarygodności pomiarów.
Wpływ temperatury i wstrząsów na działanie kompensatora
Nawet najbardziej zaawansowane mechanizmy są wrażliwe na czynniki zewnętrzne. Ekstremalne temperatury zarówno bardzo wysokie, jak i niskie mogą wpływać na precyzję działania komponentów elektronicznych i optycznych wewnątrz poziomicy, a także na płynność pracy kompensatora. Podobnie, silne wstrząsy, na przykład upuszczenie urządzenia, mogą uszkodzić delikatny mechanizm wahadłowy lub rozregulować układ optyczny. Dlatego tak ważne jest, aby przechowywać poziomicę w odpowiednich warunkach, unikać narażania jej na gwałtowne zmiany temperatury i chronić przed uderzeniami, najlepiej transportując ją w dedykowanej walizce.
Praktyczne aspekty działania: co warto wiedzieć przed pierwszym użyciem?
Jak detektor "widzi" niewidoczną wiązkę lasera na zewnątrz?
Praca z poziomicą laserową na dużych odległościach lub w jasnym świetle słonecznym często wymaga użycia detektora, zwanego również odbiornikiem. Choć wiązka lasera może być niewidoczna dla ludzkiego oka w takich warunkach, detektor jest w stanie ją wykryć. Urządzenie to reaguje na światło lasera i sygnalizuje jego położenie za pomocą sygnałów wizualnych (np. wyświetlając pasek na ekranie) i dźwiękowych. Dzięki temu można precyzyjnie ustawić tyczkę geodezyjną lub inny element konstrukcyjny dokładnie na wysokości wiązki lasera, nawet jeśli jej nie widzimy. Typowy zasięg pracy z detektorem może wynosić nawet do 500-600 metrów.
Zasilanie ma znaczenie: Akumulatory vs. baterie co wpływa na stabilność pracy?
Poziomice laserowe zasilane są zazwyczaj za pomocą baterii lub wbudowanych akumulatorów. Wybór między nimi wpływa na komfort i koszty użytkowania. Akumulatory są bardziej ekologiczne i ekonomiczne w dłuższej perspektywie, eliminując potrzebę ciągłego zakupu baterii. Warto jednak zwrócić uwagę na ich pojemność, która determinuje czas pracy. Baterie oferują większą elastyczność, gdy zabraknie zasilania, można je szybko wymienić. Niezależnie od typu zasilania, jego stabilność jest kluczowa dla ciągłości i precyzji działania lasera. Szczególnie zielone wiązki, ze względu na większe zapotrzebowanie na energię, wymagają wydajnego i stabilnego źródła zasilania, aby uniknąć fluktuacji mocy, które mogłyby wpłynąć na precyzję.
Klasa odporności IP dlaczego ochrona przed pyłem i wodą jest kluczowa dla mechanizmu?
Klasa odporności IP (Ingress Protection) określa stopień ochrony obudowy urządzenia przed ciałami stałymi (np. pyłem) i wodą. W kontekście poziomic laserowych, pracujących często w trudnych warunkach budowlanych, jest to parametr o kluczowym znaczeniu. Oznaczenia takie jak IP54 (gdzie pierwsza cyfra oznacza ochronę przed pyłem, a druga przed wodą) informują nas, że urządzenie jest zabezpieczone przed wnikaniem pyłu w ilościach mogących zakłócić jego działanie oraz przed bryzgami wody z różnych kierunków. Chroni to delikatne wewnętrzne mechanizmy diodę laserową, układ optyczny i kompensator przed uszkodzeniem, zapewniając ich długowieczność i niezawodność nawet w wilgotnym i zapylonym środowisku.
