Fundamenty to podstawa każdego domu, a ich wytrzymałość w dużej mierze zależy od prawidłowo wykonanego zbrojenia. Ten artykuł to praktyczny przewodnik po tajnikach łączenia prętów zbrojeniowych w fundamentach, który pomoże Ci zapewnić bezpieczeństwo i trwałość Twojej konstrukcji na lata.

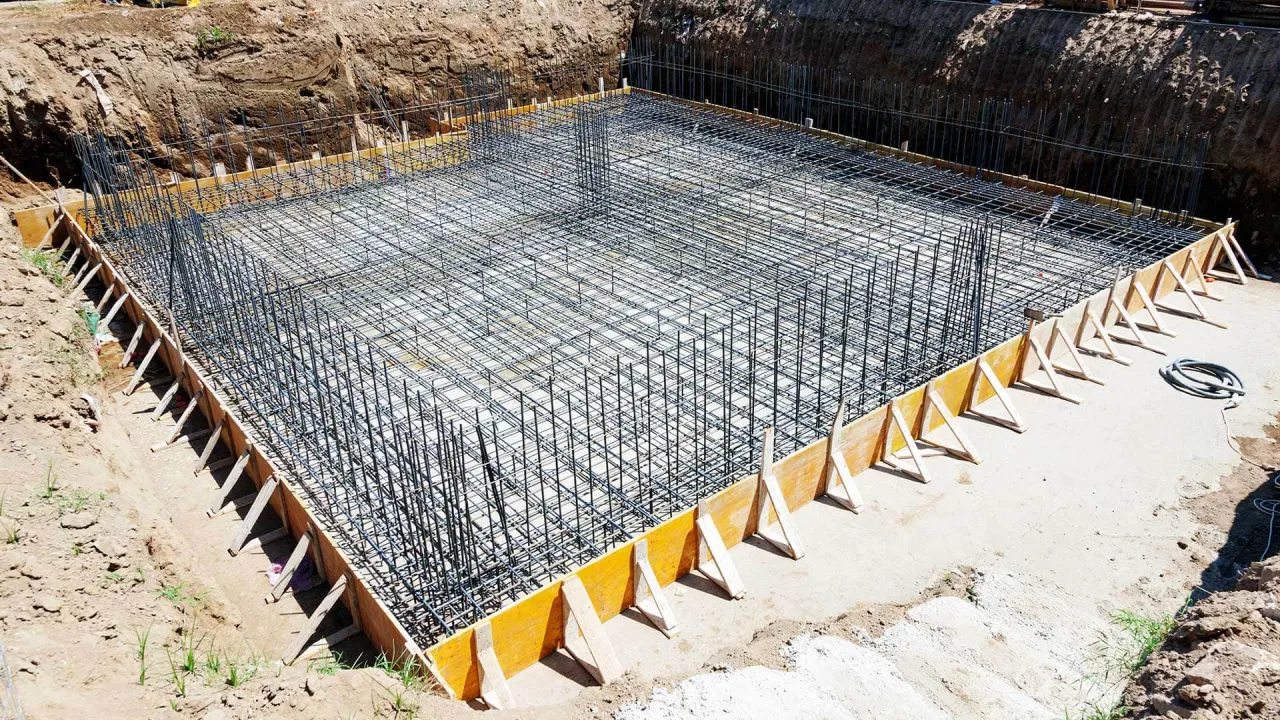

Prawidłowe łączenie zbrojenia w fundamentach klucz do trwałości i bezpieczeństwa konstrukcji
- Podstawową metodą łączenia prętów zbrojeniowych jest zakład, którego długość zależy od średnicy pręta, klasy stali i betonu, oraz musi być zgodna z projektem.
- Długość zakładu oblicza się według normy Eurokod 2, a dla budownictwa jednorodzinnego często stosuje się zasadę 40-50x średnica pręta.
- Zbrojenie wiąże się miękkim drutem wiązałkowym, aby ustabilizować je na czas betonowania, a nie przenosić siły.
- Należy bezwzględnie unikać błędów takich jak zbyt krótki zakład, łączenie wszystkich prętów w jednym miejscu czy brak otuliny betonu.
- Czystość prętów oraz stosowanie podkładek dystansowych są kluczowe dla prawidłowej przyczepności betonu i ochrony zbrojenia przed korozją.
Zanim zagłębimy się w szczegóły łączenia prętów, warto przypomnieć sobie podstawową rolę zbrojenia w konstrukcji żelbetowej. Beton, choć bardzo wytrzymały na ściskanie, ma niestety niewielką odporność na rozciąganie. To właśnie zbrojenie, najczęściej w postaci stalowych prętów, przejmuje te siły rozciągające, zapobiegając powstawaniu rys i pęknięć, które mogłyby osłabić całą konstrukcję. Bez odpowiednio zaprojektowanego i wykonanego zbrojenia, betonowy fundament byłby jedynie nieefektywnym elementem, niezdolnym do przenoszenia obciążeń.
Nieprawidłowe wykonanie zbrojenia to prosta droga do poważnych problemów. Największym ryzykiem jest osłabienie całej konstrukcji fundamentu, co może prowadzić do nierównomiernego osiadania budynku, a w skrajnych przypadkach nawet do jego uszkodzenia. Wyobraźmy sobie, że zakład jest zbyt krótki siły nie zostaną prawidłowo przeniesione między prętami, tworząc "wąskie gardło" w wytrzymałości. To jak budowanie domu na chwiejnych nogach; konsekwencje mogą być katastrofalne, a naprawy niezwykle kosztowne. Dlatego tak ważne jest, aby każdy etap prac związanych ze zbrojeniem był wykonany z najwyższą starannością i zgodnie z zasadami sztuki budowlanej.
Za prawidłowe wykonanie zbrojenia odpowiada cały zespół ludzi. Projektant konstrukcji opracowuje szczegółowy projekt, określając rodzaj, średnicę i rozmieszczenie prętów, a także wymagane długości zakładów. Kierownik budowy ma obowiązek nadzorować prace, weryfikować zgodność wykonania z projektem i normami oraz podejmować decyzje w przypadku wątpliwości. Ostatecznie, wykonawca jest odpowiedzialny za precyzyjne ułożenie i połączenie zbrojenia zgodnie z wytycznymi.
Łączenie na zakład: najpopularniejsza metoda w praktyce budowlanej
Na czym dokładnie polega metoda na zakład?
Metoda na zakład to podstawowy sposób łączenia prętów zbrojeniowych, powszechnie stosowany w budownictwie jednorodzinnym. Polega ona na tym, że końce dwóch sąsiadujących prętów są ułożone równolegle na pewnej, ściśle określonej długości i następnie związane ze sobą za pomocą miękkiego drutu wiązałkowego. Ważne jest, aby pamiętać, że drut ten służy jedynie do tymczasowego ustabilizowania prętów na czas betonowania. Nie przenosi on żadnych obciążeń konstrukcyjnych tym zajmuje się sam beton, który otula i wiąże ze sobą zakłady prętów.
Dlaczego długość zakładu jest kluczowa dla wytrzymałości fundamentu?
Długość zakładu, często oznaczana w projektach jako "l₀", jest jednym z najważniejszych parametrów decydujących o wytrzymałości i bezpieczeństwie fundamentu. To właśnie na tej odpowiednio dobranej długości następuje przeniesienie sił rozciągających z jednego pręta na drugi. Jeśli zakład będzie zbyt krótki, połączenie nie będzie w stanie efektywnie przenosić obciążeń, co doprowadzi do osłabienia całej konstrukcji. Odpowiednia długość zapewnia, że siły te rozłożą się równomiernie i zostaną bezpiecznie przekazane na beton.
Jak odczytać wymaganą długość zakładu z projektu budowlanego?
Niezwykle istotne jest, aby długość zakładu zawsze wynikała bezpośrednio z projektu konstrukcyjnego. Projektant, bazując na obliczeniach uwzględniających obciążenia, rodzaj materiałów i normy budowlane, precyzyjnie określa wymaganą długość zakładu dla poszczególnych prętów. Wszelkie odstępstwa od tej wartości, bez konsultacji z projektantem lub kierownikiem budowy, są niedopuszczalne i mogą stanowić poważne zagrożenie dla bezpieczeństwa konstrukcji.
Obliczanie i wykonanie zakładu prętów zbrojeniowych krok po kroku
Złota zasada: 40-50 x średnica pręta kiedy można ją stosować?
W praktyce budownictwa jednorodzinnego często spotykamy się z uproszczoną zasadą, według której długość zakładu powinna wynosić 40 do 50 razy średnicę łączonego pręta. Jest to użyteczna wytyczna, która sprawdza się w typowych warunkach, przy zastosowaniu powszechnie dostępnych materiałów, takich jak beton klasy C20/25 i stal zbrojeniowa klasy B500. Należy jednak pamiętać, że jest to zasada orientacyjna. Zawsze, gdy projekt budowlany zawiera inne wytyczne, to właśnie one mają priorytet.
Czynniki wpływające na długość zakładu według normy Eurokod 2
Norma PN-EN 1992-1-1, czyli Eurokod 2, precyzyjnie określa, jak należy obliczać wymaganą długość zakładu. Wpływa na nią wiele czynników:
- Średnica pręta (ϕ): Im grubszy pręt, tym dłuższy musi być zakład, aby zapewnić odpowiednie przenoszenie sił.
- Klasa stali zbrojeniowej: Różne rodzaje stali mają odmienną przyczepność do betonu. Nowocześniejsze stale mogą wymagać krótszych zakładów.
- Klasa betonu: Wyższa wytrzymałość betonu przekłada się na lepszą przyczepność i pozwala na skrócenie zakładu.
- Położenie prętów: Norma rozróżnia tzw. "dobre" warunki przyczepności (np. pręty dolne) i "inne" (np. pręty górne w grubych elementach), co wpływa na wymaganą długość zakładu.
- Procent zbrojenia łączonego w jednym przekroju: Jeśli w jednym miejscu łączy się dużą część prętów (powyżej 50%), konieczne jest wydłużenie zakładu, aby uniknąć koncentracji naprężeń.
Praktyczny przykład: Obliczamy zakład dla pręta 12 mm w ławie fundamentowej
Przyjmijmy typowe warunki dla budownictwa jednorodzinnego: beton C20/25 i stal B500. Dla pręta o średnicy 12 mm, stosując zasadę 40-50-krotności średnicy, otrzymujemy zakład o długości od 48 cm (40 x 12 mm) do 60 cm (50 x 12 mm). Pamiętajmy jednak, że jest to wartość orientacyjna, a ostateczną decyzję zawsze podejmuje projektant.
Technika wiązania zbrojenia: praktyczny przewodnik
Po prawidłowym ułożeniu prętów i zapewnieniu odpowiedniej długości zakładów, kluczowe staje się ich stabilne połączenie. Do wiązania zbrojenia używamy wyłącznie miękkiego drutu wiązałkowego, najczęściej o średnicy 1,2 mm lub 1,4 mm. Jego zadaniem jest jedynie unieruchomienie prętów w odpowiedniej pozycji na czas betonowania. Nie ma on żadnego wpływu na przenoszenie obciążeń konstrukcyjnych to rola betonu.
Niezbędne narzędzia: od prostych cęgów po automatyczne wiązarki
Do wykonania wiązań potrzebne są odpowiednie narzędzia:
- Cęgi (obcinaczki): Podstawowe narzędzie do cięcia drutu i wykonywania prostych wiązań.
- Klucze do wiązania (tzw. "bączki"): Specjalne klucze, które pozwalają na szybkie i mocne skręcenie drutu.
- Automatyczne wiązarki do zbrojenia: Elektroniczne urządzenia, które znacząco przyspieszają proces wiązania, wykonując je automatycznie po naciśnięciu spustu. Są one szczególnie przydatne przy dużych ilościach zbrojenia.
Najskuteczniejsze sploty wiązania: jak zapewnić stabilność konstrukcji?
Najczęściej stosowanymi i najskuteczniejszymi splotami wiązania są:
- Wiązanie na "ósemkę" (krzyżowe): Polega na kilkukrotnym owinięciu drutu wokół skrzyżowania prętów, tworząc kształt przypominający cyfrę 8. Zapewnia ono bardzo dobrą stabilność połączenia.
- Wiązanie proste: Prostsze, polegające na kilkukrotnym owinięciu drutu wokół jednego pręta i dokręceniu go do drugiego.
Niezależnie od wybranego splotu, kluczowe jest mocne i pewne skręcenie drutu, tak aby pręty nie przesuwały się względem siebie podczas betonowania.
Kluczowe zasady rozmieszczania zakładów: unikaj typowych błędów
Zasada mijanki: Dlaczego nie można łączyć wszystkich prętów w jednym miejscu?
Jednym z najpoważniejszych błędów jest jednoczesne łączenie wszystkich prętów w jednym przekroju. Taka praktyka drastycznie osłabia wytrzymałość fundamentu w danym miejscu. Zasada mijanki nakazuje, aby zakłady sąsiednich prętów były przesunięte względem siebie. Minimalne przesunięcie powinno wynosić co najmniej 0,4 długości zakładu. Dzięki temu w żadnym punkcie przekroju fundamentu nie dochodzi do nagłego zmniejszenia ilości zbrojenia i koncentracji naprężeń.

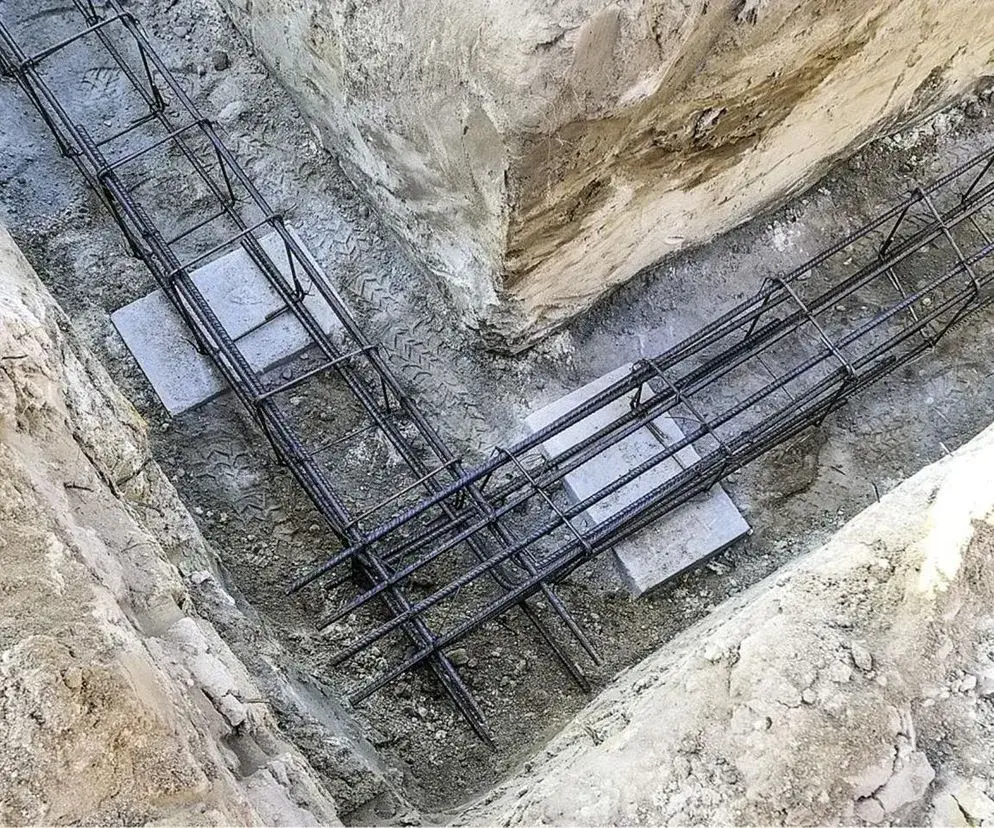

Jak prawidłowo rozmieścić zakłady w ławach fundamentowych?
W przypadku ław fundamentowych, zasada mijanki jest szczególnie ważna. Pręty zbrojeniowe układa się zazwyczaj w dwóch warstwach górnej i dolnej. Zakłady w poszczególnych prętach powinny być rozłożone naprzemiennie wzdłuż ławy. Oznacza to, że jeśli jeden pręt kończy się i zaczyna nowy, to sąsiednie pręty powinny mieć swoje zakłady przesunięte o określoną odległość. Zapewnia to równomierne rozłożenie sił na całej długości ławy i integralność konstrukcyjną fundamentu.
Alternatywne metody łączenia zbrojenia: kiedy są potrzebne?
Połączenia spawane i zgrzewane: dla kogo i kiedy?
Spawanie i zgrzewanie to metody łączenia prętów zbrojeniowych, które wymagają specjalistycznego sprzętu i wykwalifikowanego personelu. Ze względu na te wymagania oraz koszty, nie są one powszechnie stosowane w budownictwie jednorodzinnym. Znajdują zastosowanie głównie przy dużych konstrukcjach inżynieryjnych, mostach czy budynkach przemysłowych, gdzie połączenia spawane mogą być bardziej efektywne lub wręcz konieczne ze względu na specyficzne obciążenia.
Systemy skręcane (mufy): precyzja w cenie czy opłaca się w budownictwie jednorodzinnym?
Mechaniczne połączenia skręcane, wykorzystujące specjalne mufy i nagwintowane końcówki prętów, to metoda zapewniająca bardzo precyzyjne i pewne połączenie. Jest ona jednak znacznie droższa od tradycyjnego zakładu. Z tego powodu systemy skręcane stosuje się głównie w budownictwie inżynieryjnym, budynkach wysokościowych lub tam, gdzie warunki terenowe uniemożliwiają wykonanie zakładu. W typowym budownictwie jednorodzinnym, ze względów ekonomicznych, rzadko kiedy jest to opłacalne rozwiązanie.
Najczęstsze błędy przy łączeniu zbrojenia i jak ich unikać
Grzech główny: zbyt krótki zakład jak go rozpoznać i co robić?
Zbyt krótki zakład to najpoważniejszy błąd, jaki można popełnić na etapie zbrojenia fundamentów. Prowadzi on do osłabienia konstrukcji i może mieć katastrofalne skutki. Rozpoznanie tego błędu polega na dokładnym zmierzeniu długości zakładu i porównaniu jej z wartością wymaganą w projekcie konstrukcyjnym. Jeśli okaże się, że zakład jest za krótki, należy niezwłocznie skonsultować się z kierownikiem budowy. Konieczna może być korekta, polegająca na dodaniu kolejnych prętów z odpowiednio długim zakładem lub, w skrajnych przypadkach, przeróbka fragmentu zbrojenia.
Brud, rdza, olej na prętach: cichy wróg przyczepności betonu
Zbrojenie musi być idealnie czyste, aby zapewnić prawidłową przyczepność do betonu. Nalot rdzy (nie mylić z głęboką korozją), błoto, ziemia, plamy oleju czy nawet lód na powierzchni prętów znacząco pogarszają kontakt między stalą a betonem. W skrajnych przypadkach może to prowadzić do rozwarstwienia i obniżenia nośności konstrukcji. Przed betonowaniem należy zadbać o usunięcie wszelkich zanieczyszczeń.
Brak otuliny betonu: dlaczego zbrojenie musi być "zawieszone" w szalunku?
Otulina betonowa to warstwa betonu chroniąca zbrojenie przed korozją oraz zapewniająca odpowiednią odporność ogniową konstrukcji. Pręty zbrojeniowe nie mogą dotykać szalunku. Aby zapewnić wymaganą otulinę, stosuje się specjalne podkładki dystansowe, które "zawieszają" zbrojenie w odpowiedniej odległości od ścianek formy. Podkładki te mogą być wykonane z:
- Tworzywa sztucznego
- Betonu (tzw. "krążki" lub "kaczki")
Ich stosowanie jest kluczowe dla długowieczności i bezpieczeństwa fundamentów.
Kontrola wykonawcy: Prosta checklista do weryfikacji prac zbrojarskich na budowie
Jako inwestor, możesz samodzielnie zweryfikować poprawność wykonania zbrojenia, korzystając z poniższej listy kontrolnej:
- Czy długość zakładów prętów jest zgodna z projektem?
- Czy zakłady sąsiednich prętów są przesunięte względem siebie (zasada mijanki)?
- Czy pręty są czyste, bez nadmiernej rdzy, błota czy oleju?
- Czy zachowana jest odpowiednia otulina betonowa (czy podkładki dystansowe są zastosowane)?
- Czy zbrojenie jest stabilnie związane drutem wiązałkowym i nie przesuwa się?
- Czy nie występują inne widoczne nieprawidłowości w układzie prętów?
