Ten artykuł stanowi praktyczny przewodnik dla każdego inwestora, który przygotowuje się do budowy i musi zlecić geodezyjne wytyczenie budynku. Dowiesz się, jakie dokumenty i informacje są niezbędne, aby sprawnie przejść przez ten etap, uniknąć opóźnień i zapewnić prawidłowe umiejscowienie Twojej inwestycji.
Przygotowanie do wytyczenia budynku kluczowe dokumenty i proces dla sprawnej budowy
- Konieczne jest przygotowanie kompletu dokumentów, w tym projektu budowlanego, pozwolenia na budowę oraz mapy do celów projektowych.
- Geodezyjne wytyczenie obiektu jest obowiązkowe dla wszystkich budynków wymagających pozwolenia na budowę, zgodnie z Prawem Budowlanym.
- Proces tyczenia obejmuje analizę dokumentacji, wyznaczenie osi w terenie, stabilizację pomiarów na ławach ciesielskich i ustalenie poziomu zero.
- Po zakończeniu prac geodeta dokonuje wpisu w dzienniku budowy i przekazuje inwestorowi szkic z tyczenia.
- Kluczowa jest ścisła współpraca z kierownikiem budowy i geodetą oraz odpowiednie przygotowanie terenu.
Rozpoczynając budowę, stajesz przed wieloma formalnościami i zadaniami technicznymi. Jednym z fundamentalnych etapów, który decyduje o prawidłowym umiejscowieniu Twojej przyszłej inwestycji, jest geodezyjne wytyczenie budynku. To właśnie geodeta przenosi projekt z papieru na grunt, precyzyjnie określając jego lokalizację i wymiary w terenie. Zrozumienie tego procesu i odpowiednie przygotowanie jest kluczowe dla sprawnego przebiegu budowy i uniknięcia kosztownych błędów.
Zgodnie z Prawem Budowlanym, geodezyjne wytyczenie obiektu w terenie jest obligatoryjne dla wszystkich inwestycji budowlanych, które wymagają uzyskania pozwolenia na budowę. Jest to wymóg, którego nie można pominąć. Prace te muszą być wykonane przez geodetę posiadającego odpowiednie uprawnienia zawodowe, co gwarantuje ich prawidłowość i zgodność z przepisami.Zgodnie z Prawem Budowlanym, to na kierowniku budowy spoczywa obowiązek zapewnienia geodezyjnego wytyczenia obiektu. Tyczenie powinno odbywać się w jego obecności.
Błędy popełnione na etapie wytyczenia mogą mieć bardzo poważne konsekwencje. Niewłaściwe umiejscowienie budynku na działce może skutkować niezgodnością z projektem, problemami z uzyskaniem odbioru końcowego, a w skrajnych przypadkach nawet koniecznością wykonania kosztownych poprawek lub, co gorsza, rozbiórki części lub całości konstrukcji. Dlatego precyzja i dokładność na tym etapie są absolutnie kluczowe, aby uniknąć problemów w przyszłości i zapewnić zgodność z prawem oraz projektem.
Kompletna lista dokumentów dla geodety: Przygotuj się bez opóźnień
Aby praca geodety przebiegła sprawnie i bez zbędnych opóźnień, kluczowe jest zebranie i dostarczenie mu kompletnej oraz aktualnej dokumentacji. Im lepiej przygotujesz się na tym etapie, tym szybciej i sprawniej odbędzie się proces wytyczenia Twojego budynku.
Absolutną podstawą i swoistą "mapą" dla geodety jest zatwierdzony projekt budowlany. Geodeta potrzebuje przede wszystkim części architektoniczno-budowlanej, która zawiera kluczowe informacje, takie jak rzut fundamentów i parteru. Niezwykle ważny jest również projekt zagospodarowania działki, który precyzyjnie określa, gdzie budynek ma się znaleźć względem granic działki i innych elementów zagospodarowania terenu.
Mapa do celów projektowych stanowi punkt wyjścia dla całego procesu projektowego i budowlanego. Na jej podstawie powstał projekt Twojego domu i zawiera ona niezbędne informacje o ukształtowaniu terenu, istniejącym uzbrojeniu działki (np. sieci wodociągowe, kanalizacyjne, energetyczne) oraz granicach działki.
Ostateczna decyzja o pozwoleniu na budowę to oficjalne "zielone światło" dla Twojej inwestycji. Jest to dokument potwierdzający legalność przedsięwzięcia i niezbędny dla geodety jako potwierdzenie, że budowa może się rozpocząć.
Wypis i wyrys z ewidencji gruntów i budynków to kolejne ważne dokumenty. Geodeta potrzebuje ich do weryfikacji granic Twojej działki oraz dokładnego ustalenia jej położenia w terenie.
Dziennik budowy jest niezbędnym dokumentem formalnym na każdym etapie budowy. W kontekście tyczenia, geodeta dokona w nim wpisu po zakończeniu prac, co stanowi oficjalne potwierdzenie wykonania usługi.
Co jeszcze musisz przekazać geodecie oprócz dokumentów?
Oprócz formalnych dokumentów, geodeta potrzebuje również konkretnych informacji i ustaleń, które ułatwią mu pracę i zapewnią zgodność z Twoimi oczekiwaniami oraz wymaganiami kierownika budowy.
- Kluczowe ustalenia z kierownikiem budowy: Wyjaśnij, że geodeta musi otrzymać precyzyjne dane od kierownika budowy, czy tyczone mają być osie konstrukcyjne, czy zewnętrzne krawędzie ścian. Podkreśl również potrzebę informacji, czy punkty mają być przeniesione na ławy ciesielskie.
- Zapewnienie dostępu do działki i przygotowanie terenu: Zaznacz, że zapewnienie swobodnego dostępu do działki oraz jej przygotowanie (np. usunięcie wysokiej roślinności, gruzu) to mała rzecz, która znacząco przyspiesza pracę geodety.
- Twoje dane kontaktowe i ustalenia dotyczące terminów: Podkreśl konieczność przekazania aktualnych danych kontaktowych oraz ustalenia dogodnego terminu wykonania prac.
Wytyczenie budynku krok po kroku: Praca geodety w praktyce
Proces geodezyjnego wytyczenia budynku to sekwencja precyzyjnych działań, które pozwalają przenieść projekt z dokumentacji na rzeczywisty grunt. Oto, jak zazwyczaj wygląda praca geodety w terenie:
- Krok 1: Analiza dokumentacji i przygotowanie w biurze Proces rozpoczyna się od dokładnej analizy dostarczonej dokumentacji przez geodetę w jego biurze. Geodeta studiuje projekt budowlany, mapę do celów projektowych i inne przekazane materiały, przygotowując niezbędne dane i obliczenia do pracy w terenie.

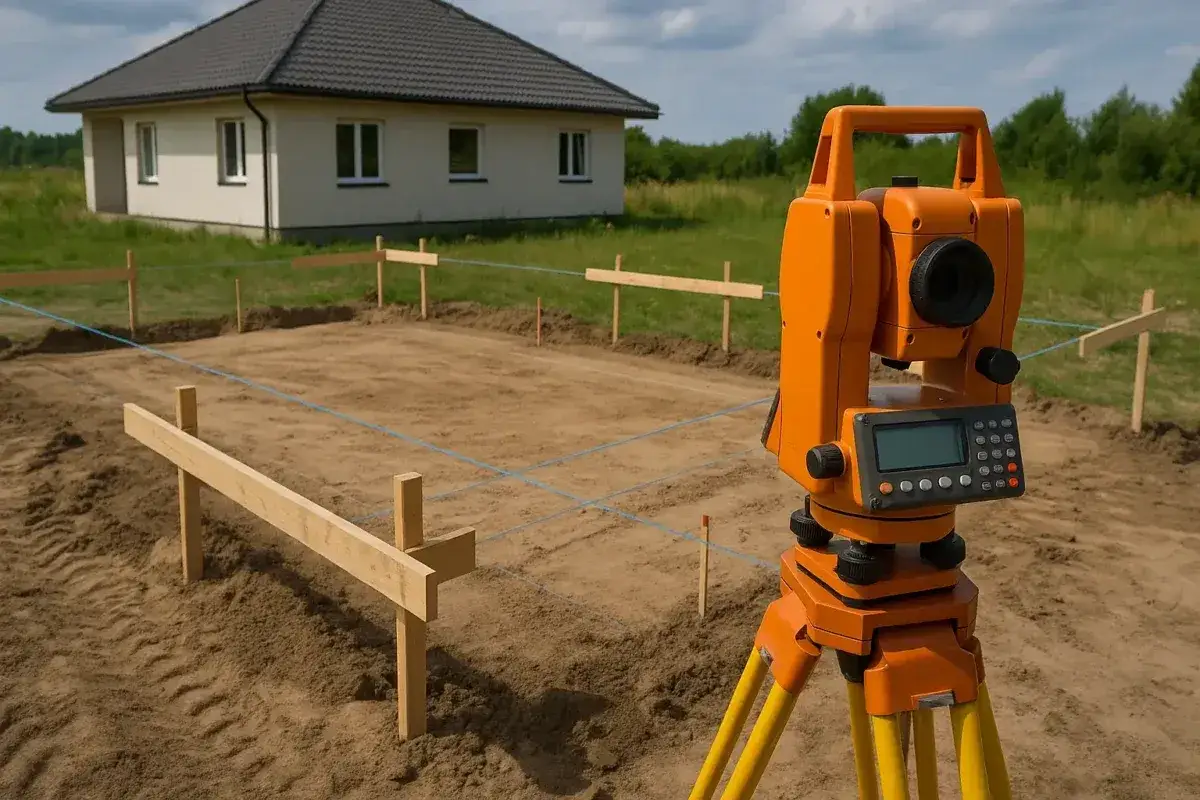

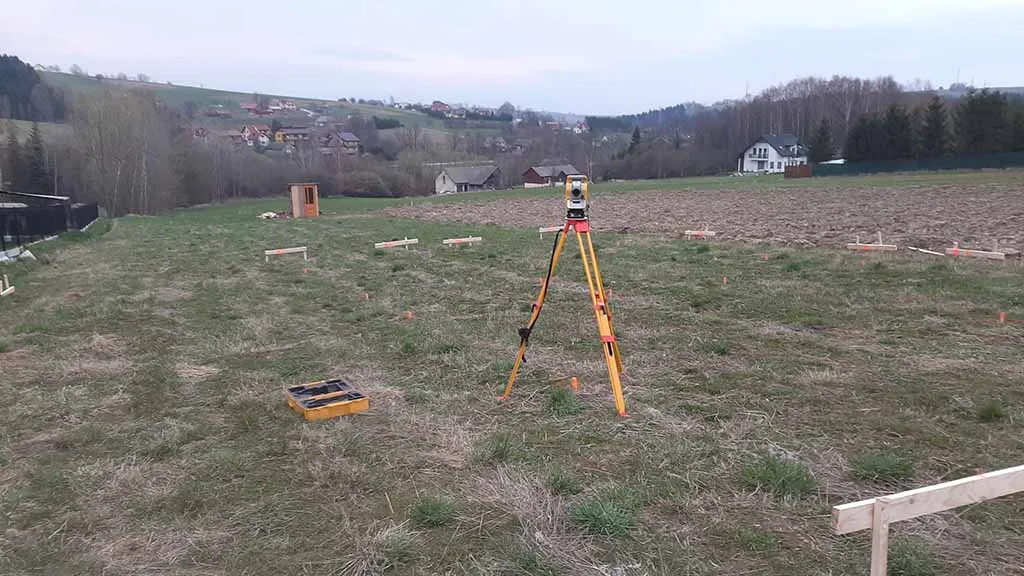

- Krok 2: Wyznaczenie osi konstrukcyjnych i narożników w terenie Po przybyciu na działkę, geodeta, korzystając z precyzyjnych instrumentów geodezyjnych (np. tachimetru), wyznacza w terenie główne osie konstrukcyjne lub narożniki budynku zgodnie z projektem. Punkty te są zazwyczaj oznaczane za pomocą tymczasowych palików lub specjalnych bolców.
- Krok 3: Stabilizacja pomiarów czym są ławy ciesielskie i dlaczego są tak ważne?
Aby zapewnić trwałość i precyzję wytyczenia, punkty pomiarowe są często przenoszone na tzw. ławy ciesielskie (zwane też ławami drutowymi). Są to drewniane konstrukcje ustawione stabilnie poza obrysem przyszłego wykopu. Na ławach tych zaznacza się precyzyjne położenie osi lub narożników, co pozwala zachować je nawet po rozpoczęciu prac ziemnych.
- Krok 4: Ustalenie "poziomu zero" kluczowego punktu wysokościowego budynku
Oprócz lokalizacji poziomej, kluczowe jest również ustalenie wysokościowe. Geodeta wyznacza tzw. reper, czyli punkt odniesienia dla wszystkich wysokości na budowie, potocznie nazywany "poziomem zero". Od tego punktu będą w dalszej kolejności mierzone wszystkie poziomy budynku.
- Krok 5: Oficjalny wpis do dziennika budowy i przekazanie szkicu tyczenia
Po zakończeniu prac w terenie i upewnieniu się co do precyzji wytyczenia, geodeta dokonuje wpisu w dzienniku budowy. Jest to formalne potwierdzenie wykonania usługi, wymagane przez prawo. Dodatkowo, inwestor otrzymuje od geodety szkic z tyczenia, dokumentujący wykonane prace.
Co otrzymasz od geodety po zakończonej pracy?
Po zakończeniu prac geodezyjnych związanych z wytyczeniem budynku, otrzymasz od geodety dwa kluczowe dokumenty, które potwierdzają prawidłowość wykonania usługi i stanowią ważną dokumentację budowy.
- Szkic z tyczenia: Jest to Twój dowód na prawidłowe umiejscowienie budynku na działce. Szkic zawiera zazwyczaj rozmieszczenie wytyczonych punktów, osi konstrukcyjnych, a także odniesienia do granic działki i istniejących elementów zagospodarowania.
- Wpis w dzienniku budowy: Formalny wpis dokonany przez geodetę w dzienniku budowy jest niezbędnym potwierdzeniem dla nadzoru budowlanego i innych organów kontrolnych, że obiekt został prawidłowo wytyczony zgodnie z projektem i przepisami.
Najczęstsze błędy i pułapki: Jak ich uniknąć?
Współpraca z geodetą, jak każdy proces budowlany, może wiązać się z pewnymi wyzwaniami. Oto kilka najczęstszych błędów i pułapek, na które warto zwrócić uwagę, aby ich uniknąć:
- Problem nr 1: Niekompletna lub nieaktualna dokumentacja
Dostarczenie geodecie niekompletnego zestawu dokumentów lub dokumentów, które nie odzwierciedlają aktualnego stanu prawnego lub projektowego, jest częstą przyczyną opóźnień. Zawsze upewnij się, że posiadasz wszystkie wymagane dokumenty i są one aktualne, zanim umówisz się na wizytę geodety.
- Problem nr 2: Brak komunikacji między inwestorem, geodetą i kierownikiem budowy
Niejasności dotyczące zakresu prac, sposobu tyczenia (np. osie czy krawędzie ścian) lub terminu wykonania mogą prowadzić do nieporozumień. Kluczowa jest otwarta i bieżąca komunikacja między wszystkimi stronami inwestorem, geodetą i kierownikiem budowy. Regularne ustalenia i informowanie się o postępach minimalizują ryzyko błędów.
- Problem nr 3: Nieprzygotowany (zarośnięty lub zaśmiecony) teren budowy
Choć może się to wydawać drobnostką, nieprzygotowany teren budowy znacząco utrudnia pracę geodety. Wysoka roślinność, gruz czy inne przeszkody mogą wymagać dodatkowego czasu na ich usunięcie lub uniemożliwić precyzyjne pomiary. Zadbaj o to, aby teren był oczyszczony i łatwo dostępny przed przyjazdem geodety.
