Wybór odpowiednich prętów zbrojeniowych do fundamentów to jeden z tych etapów budowy domu, który wymaga szczególnej uwagi. To właśnie fundamenty stanowią podstawę całej konstrukcji, a ich stabilność i trwałość w dużej mierze zależą od jakości i poprawności wykonania zbrojenia. Jako praktyk z wieloletnim doświadczeniem, wiem, jak łatwo w tym miejscu o błędy, które mogą mieć katastrofalne skutki w przyszłości. W tym artykule przeprowadzę Cię przez kluczowe aspekty doboru prętów, wyjaśnię obowiązujące normy i podpowiem, jak uniknąć najczęstszych pułapek.
Wybór prętów zbrojeniowych do fundamentów klucz do trwałości i bezpieczeństwa konstrukcji
- Podstawą doboru prętów jest zawsze projekt budowlany, zgodny z normą PN-EN 1992-1-1 (Eurokod 2).
- Najczęściej stosowane gatunki stali to B500SP (podwyższona ciągliwość) i B500B (średnia ciągliwość), obie o granicy plastyczności 500 MPa.
- W ławach fundamentowych standardem są 4 pręty główne Ø12 mm i strzemiona Ø6 mm co 20-30 cm.
- W płytach fundamentowych stosuje się siatki z prętów Ø10 mm lub Ø12 mm w rozstawie co 15-20 cm, zarówno w warstwie dolnej, jak i górnej.
- Kluczowa jest odpowiednia otulina betonowa (min. 50 mm), zapewniana przez podkładki dystansowe, która chroni zbrojenie przed korozją.
- Unikaj zmian średnic, klas stali, układania zbrojenia bezpośrednio na gruncie oraz stosowania mocno skorodowanych prętów.
Fundamenty na lata: dlaczego odpowiednie zbrojenie to podstawa?
Fundamenty to dosłownie podstawa naszego domu. Odpowiadają za przeniesienie obciążeń z całej konstrukcji na grunt. Bez odpowiedniego zbrojenia, beton sam w sobie nie byłby w stanie sprostać naprężeniom rozciągającym, które pojawiają się w gruncie pod wpływem obciążeń. Stal zbrojeniowa działa jak niewidzialny szkielet, który wzmacnia beton i nadaje mu wytrzymałość. Zaniedbania na tym etapie mogą prowadzić do pękania ścian, osiadania budynku, a w skrajnych przypadkach nawet do katastrofy budowlanej. Dlatego właśnie projekt budowlany jest jedyną i najważniejszą instrukcją, której należy bezwzględnie przestrzegać podczas wykonywania zbrojenia fundamentów.
Zrozumieć stal: przewodnik po klasach i oznaczeniach
W Polsce projektowanie konstrukcji żelbetowych opiera się na normie PN-EN 1992-1-1: 2008, znanej szerzej jako Eurokod 2. Jest to dokument, który zastąpił starsze normy, choć wciąż można spotkać się z archaicznymi oznaczeniami klas stali, takimi jak A-IIIN. Zrozumienie podstawowych oznaczeń stali jest kluczowe dla prawidłowego doboru materiału.
Stal zbrojeniową klasyfikuje się między innymi ze względu na jej ciągliwość, czyli zdolność do odkształcania się pod obciążeniem bez pękania. Ta właściwość ma fundamentalne znaczenie dla bezpieczeństwa konstrukcji, ponieważ pozwala jej na pewne odkształcenia zamiast nagłego zniszczenia.
- B500SP: Jest to stal o podwyższonej ciągliwości, oznaczana w Eurokodzie 2 jako klasa C. Charakteryzuje się specyficznym, dwuskośnym użebrowaniem, które zapewnia doskonałą przyczepność do betonu. Jest to stal spajalna, co oznacza, że można ją łatwo łączyć metodą spawania. Często posiada certyfikat EPSTAL. Ze względu na swoje właściwości, jest to najbezpieczniejsza i najbardziej uniwersalna opcja do zastosowania w fundamentach.
- B500B: Stal o średniej ciągliwości, klasyfikowana jako klasa B według Eurokodu 2. Jest również powszechnie stosowana w budownictwie jednorodzinnym.
Obie te stale, B500SP i B500B, mają granicę plastyczności na poziomie 500 MPa. Według starej nomenklatury, odpowiadałoby to klasie A-IIIN.
W przypadku zbrojenia nośnego, czyli głównych prętów konstrukcyjnych, zawsze stosujemy pręty żebrowane. Ich powierzchnia z nacięciami zapewnia znacznie lepszą przyczepność do betonu niż gładkie pręty. Gładkie pręty, choć dopuszczalne do zastosowania jako elementy pomocnicze, jak na przykład strzemiona, nie nadają się do budowy głównego szkieletu zbrojeniowego.
Ciągliwość stali to jej zdolność do znaczących odkształceń plastycznych przed zerwaniem. W kontekście budowlanym, stal o wyższej ciągliwości jest w stanie ulec większym deformacjom, zanim dojdzie do jej zniszczenia. Jest to niezwykle ważne dla bezpieczeństwa konstrukcji, ponieważ pozwala jej na pewne "pracowanie" pod obciążeniem, sygnalizując potencjalne problemy, zamiast nagłego, nieprzewidzianego zniszczenia.
Standardy zbrojenia: jakie średnice prętów do fundamentów w domach jednorodzinnych?
- W przypadku tradycyjnych ław fundamentowych, standardem jest zbrojenie składające się z czterech prętów głównych (biegnących wzdłuż ławy) o średnicy Ø12 mm. Pręty te są spinane strzemionami, czyli zbrojeniem poprzecznym, wykonanym zazwyczaj z prętów o średnicy Ø6 mm. Typowy rozstaw strzemion w ławach fundamentowych wynosi od 20 do 30 cm.

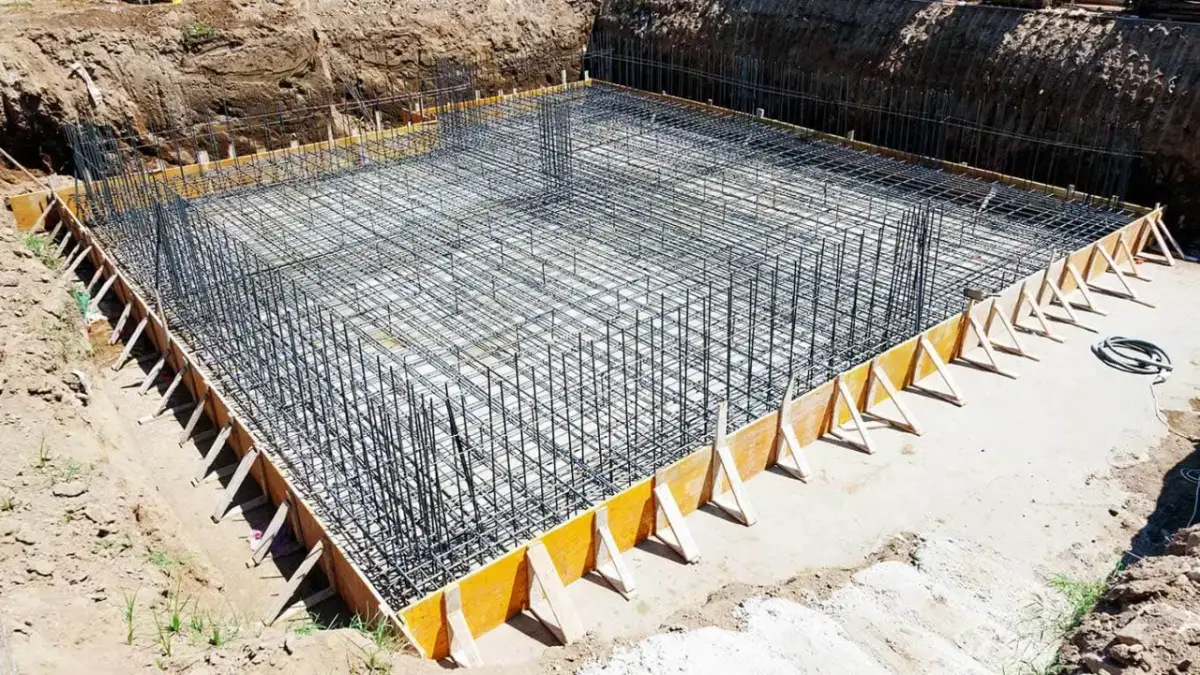

- Jeśli budujemy dom na płycie fundamentowej, zbrojenie przybiera formę siatki. Stosuje się siatkę górną i dolną, aby zapewnić równomierne rozłożenie naprężeń w całej płycie. Najczęściej używa się prętów o średnicy Ø10 mm lub Ø12 mm, układanych w rozstawie co 15-20 cm.
Na placu budowy: kluczowe aspekty prawidłowego zbrojenia
Samo wybranie odpowiednich prętów to jednak nie wszystko. Równie ważne jest ich prawidłowe ułożenie i zabezpieczenie. Jednym z kluczowych elementów jest otulina betonowa. Jest to warstwa betonu otaczająca stal zbrojeniową, która chroni ją przed korozją, wilgocią i ogniem. W przypadku fundamentów, szczególnie tych wylewanych bezpośrednio na gruncie, minimalna grubość otuliny powinna wynosić około 50 mm, a w niektórych przypadkach nawet więcej. Aby zapewnić odpowiednią otulinę, niezbędne jest stosowanie podkładek dystansowych plastikowych lub betonowych które odsuwają zbrojenie od gruntu i szalunku.
Kwestia czystości stali również ma niebagatelne znaczenie. Lekki, powierzchniowy nalot rdzy na prętach jest zjawiskiem naturalnym i zazwyczaj nie stanowi problemu. Jednak silna korozja, widoczna jako głębokie wżery lub łuszcząca się rdza, może znacząco osłabić przekrój pręta i zmniejszyć jego przyczepność do betonu. Zanieczyszczenia takie jak resztki zaprawy czy ziemi również negatywnie wpływają na współpracę stali z betonem.
Kolejnym ważnym aspektem jest łączenie prętów, czyli tzw. łączenie "na zakład". Kiedy długość jednego pręta nie wystarcza, aby pokryć całą potrzebną długość, łączymy dwa pręty. Kluczowe jest, aby długość tego zakładu była odpowiednio duża, zgodnie z wytycznymi projektanta lub normą. Zbyt krótkie zakładki mogą doprowadzić do zerwania połączenia pod obciążeniem.
Aby cały szkielet zbrojeniowy był stabilny i nie rozpadał się podczas betonowania, pręty i strzemiona muszą być ze sobą solidnie skręcone. Do tego celu używa się drutu wiązałkowego, najczęściej o średnicy 1,2 mm lub 1,4 mm. Należy pamiętać, aby wiązania wykonywać regularnie i mocno, zapewniając sztywność całej konstrukcji zbrojeniowej.
Unikaj tych błędów: 5 pułapek przy zbrojeniu fundamentów
- Błąd #1: Zmiana średnicy lub klasy stali bez zgody konstruktora. Jest to jeden z najpoważniejszych błędów, który może wynikać z chęci oszczędności lub niedostępności materiału. Samowolna zmiana parametrów zbrojenia bez konsultacji z projektantem może doprowadzić do drastycznego osłabienia konstrukcji i utraty jej nośności. Zawsze należy trzymać się zapisów projektu.
- Błąd #2: Układanie zbrojenia bezpośrednio na gruncie (brak otuliny). Brak odpowiedniej otuliny betonowej to prosta droga do korozji prętów. Wilgoć z gruntu przenika przez beton i atakuje stal, osłabiając ją i zmniejszając jej przyczepność. Fundament traci swoją wytrzymałość, co może skutkować pękaniem ścian.
- Błąd #3: Stosowanie zanieczyszczonych lub mocno skorodowanych prętów. Jak już wspominałem, lekka rdza jest akceptowalna, ale silna korozja lub zanieczyszczenia (np. ziemią, cementem) znacząco pogarszają przyczepność stali do betonu. Zbrojenie nie będzie współpracować z betonem tak, jak powinno, co osłabi cały fundament.
- Błąd #4: Zbyt rzadki rozstaw strzemion lub prętów w siatce. Strzemiona i siatki zbrojeniowe mają za zadanie stabilizować pręty główne i przenosić naprężenia ścinające. Jeśli są ułożone zbyt rzadko, nie będą spełniać swojej funkcji, co może prowadzić do lokalnych pęknięć betonu lub wyboczenia prętów głównych pod obciążeniem.
- Błąd #5: Niepoprawne zbrojenie narożników i połączeń ław. Narożniki i miejsca, gdzie ławy fundamentowe się łączą, to newralgiczne punkty konstrukcji. Wymagają one szczególnej uwagi przy układaniu zbrojenia, w tym odpowiedniego zakotwienia i skręcenia prętów, aby zapewnić ciągłość przenoszenia obciążeń i zapobiec powstawaniu rys.
Świadomy wybór i nadzór: podsumowanie dla inwestora
- Przed zalaniem fundamentów betonem, zawsze warto przeprowadzić własną, szybką kontrolę. Oto 3 kluczowe punkty do weryfikacji: 1. Czy średnice i rozstawy prętów zgadzają się z projektem? 2. Czy zbrojenie jest odpowiednio podparte na dystansach, zapewniając wymaganą otulinę? 3. Czy pręty są czyste i nie noszą śladów silnej korozji?
Czy warto oszczędzać na stali zbrojeniowej? Moja odpowiedź, jako praktyka, jest jednoznaczna: nie, absolutnie nie warto. Koszt stali zbrojeniowej stanowi niewielki ułamek całkowitych kosztów budowy domu, a potencjalne konsekwencje jej niedostatecznej jakości lub nieprawidłowego zastosowania mogą być katastrofalne i generować ogromne wydatki w przyszłości. Bezpieczeństwo i trwałość Twojego domu są bezcenne.
