Przepusty w fundamencie: Kompleksowy przewodnik po instalacjach

Planowanie i wykonanie odpowiednich przepustów instalacyjnych w fundamentach domu jednorodzinnego to jeden z tych etapów budowy, który często jest niedoceniany, a jego zaniedbanie może generować ogromne problemy i koszty w przyszłości. Zapewnienie właściwych przejść dla wszystkich niezbędnych mediów to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa konstrukcji i funkcjonalności domu na lata. W tym przewodniku pokażę Ci, jak podejść do tego zadania kompleksowo, unikając najczęstszych błędów.

Dlaczego warto precyzyjnie zaplanować przepusty w fundamencie?

Dokładne zaplanowanie wszystkich przepustów na etapie projektu budowlanego to inwestycja, która procentuje przez cały okres użytkowania domu. Pozwala uniknąć kosztownego i czasochłonnego kucia w gotowym fundamencie, co jest jednym z najczęstszych i najbardziej irytujących błędów popełnianych na budowach. Próby wykonania przejść instalacyjnych w już zabetonowanych ławach czy płycie fundamentowej to nie tylko dodatkowe koszty związane z pracą i materiałami, ale przede wszystkim ryzyko naruszenia integralności konstrukcji.

Szczelność przepustów jest absolutnie kluczowa dla bezpieczeństwa i trwałości całego budynku. Nieszczelne przejścia instalacyjne stanowią potencjalne punkty przenikania wilgoci i wody do wnętrza fundamentów, co może prowadzić do zawilgocenia piwnic, degradacji betonu, a nawet uszkodzenia hydroizolacji. W skrajnych przypadkach może to skutkować poważnymi problemami konstrukcyjnymi, które są niezwykle kosztowne w naprawie. Dlatego tak ważne jest, aby od samego początku zadbać o to, by każde przejście było wykonane starannie i z odpowiednimi zabezpieczeniami.

• Dodatkowe przepusty teletechniczne (np. na rozbudowę sieci, monitoring).
• Przepusty do zasilania oświetlenia ogrodu, bramy wjazdowej, domofonu, czy systemów nawadniania.
• Przepusty dla przyszłych instalacji, np. panele fotowoltaiczne (kabel do inwertera w piwnicy/garażu), ładowarka do samochodu elektrycznego.

Kompletna lista przepustów w fundamencie: Co musisz uwzględnić?

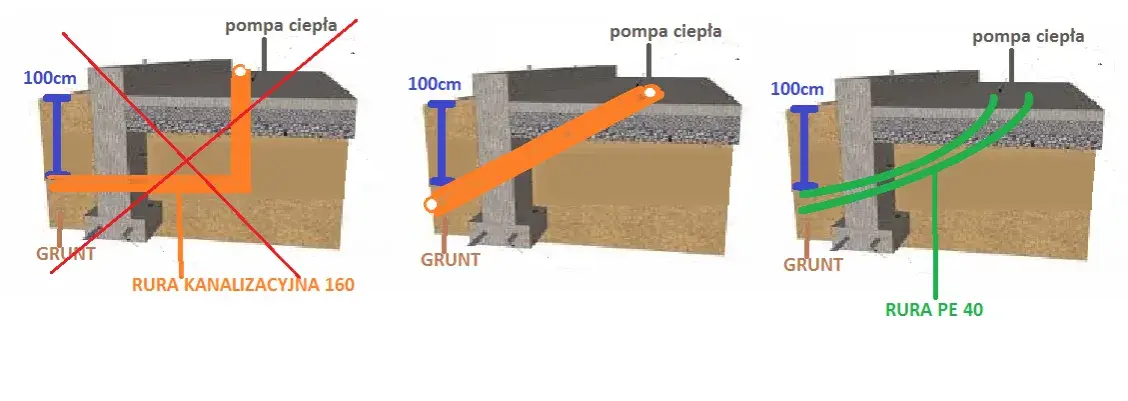

Dla przyłącza wodociągowego zaleca się stosowanie rury osłonowej o średnicy od 40 do 63 mm, w zależności od średnicy właściwej rury wodociągowej (najczęściej stosuje się rury PE). Kluczowe jest umieszczenie tego przepustu poniżej strefy przemarzania gruntu, która w Polsce wynosi zazwyczaj od 80 do 100 cm, a w niektórych regionach nawet więcej. Zapewni to ochronę przed zamarznięciem wody w rurze zimą.

• Wskazanie typowych średnic przejść (110 mm lub 160 mm).
• Omówienie znaczenia zachowania odpowiednich spadków dla grawitacyjnego odpływu ścieków.
• Zasady lokalizacji przepustów względem pionów kanalizacyjnych w budynku.
• Podkreślenie konieczności prowadzenia rur poniżej strefy przemarzania.

W przypadku głównego kabla zasilającego (prąd), stosuje się rury osłonowe, popularnie zwane peszlami lub arotami, o średnicy od 50 do 110 mm. Wybór średnicy zależy od grubości kabla i możliwości jego późniejszego przeciągnięcia. Bardzo praktyczną wskazówką jest, aby od razu po wykonaniu przepustu umieścić w nim tzw. "pilota" czyli linkę lub drut, który posłuży do łatwego przeciągnięcia właściwego kabla w przyszłości. Zapobiega to sytuacji, w której rura osłonowa zostanie wypełniona betonem lub zapchana podczas budowy.

• Przepust na światłowód.
• Przepust na kabel internetowy (jeśli nie światłowód).
• Przepusty na instalacje alarmowe i monitoring.
• Przepusty na domofon lub wideodomofon.
• Przepusty na inne niskonapięciowe instalacje zewnętrzne.

Doprowadzenie powietrza do kominka z zewnątrz jest coraz częściej stosowanym rozwiązaniem, szczególnie w nowoczesnych, energooszczędnych domach z rekuperacją lub o bardzo wysokiej szczelności. Pozwala to uniknąć zasysania powietrza z pomieszczeń, co mogłoby negatywnie wpływać na pracę wentylacji mechanicznej. Typowe średnice przewodów w tym przypadku wynoszą od 100 do 150 mm.

Instalacja gazowa to temat wymagający szczególnej uwagi i zgodności z przepisami. Przepust gazowy musi być wykonany zgodnie z obowiązującymi normami i wytycznymi, w tym Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Zazwyczaj § 234 tego rozporządzenia określa wymogi dotyczące przejść instalacyjnych poniżej poziomu terenu, w tym kwestie szczelności i odporności ogniowej. Ze względu na specyficzne wymagania bezpieczeństwa, planowanie i wykonanie przepustu gazowego powinno być zawsze konsultowane z wykwalifikowanym instalatorem.

Jak prawidłowo zamontować przepusty w fundamencie?

Najczęściej stosowanymi materiałami na rury osłonowe, czyli peszle czy arot, są tworzywa sztuczne, takie jak PVC czy PE. Są one lekkie, łatwe w obróbce i co najważniejsze odporne na korozję, co zapewnia ich trwałość w wilgotnym środowisku fundamentów. W specyficznych przypadkach, zwłaszcza gdy wymagana jest wysoka wytrzymałość mechaniczna lub odporność na wysokie temperatury, można rozważyć zastosowanie elementów wykonanych z betonu lub żelbetu, jednak są to rozwiązania rzadziej spotykane w domach jednorodzinnych.

Kluczowym elementem prawidłowego montażu jest ścisła współpraca z projektantem i ekipą wykonawczą. Już na etapie projektowania należy dokładnie określić trasy przebiegu wszystkich instalacji i ich lokalizację w fundamencie. Pozwoli to uniknąć kolizji z innymi elementami konstrukcyjnymi, takimi jak zbrojenie czy ławy fundamentowe, a także z innymi instalacjami, które mogą przebiegać w tym samym obszarze.

• Mocowanie do zbrojenia za pomocą opasek zaciskowych lub drutu wiązałkowego.
• Zabezpieczenie przed wypłynięciem betonu do wnętrza rur (np. zaślepki, taśma).
• Upewnienie się, że rury są stabilne i nie ulegną deformacji pod ciężarem betonu.

Po ustaleniu lokalizacji i średnicy rur osłonowych, należy je odpowiednio zamocować, aby nie uległy przesunięciu podczas procesu betonowania. Najczęściej stosuje się mocowanie do zbrojenia fundamentu za pomocą opasek zaciskowych lub drutu wiązałkowego. Niezwykle ważne jest również zabezpieczenie końcówek rur przed dostaniem się do nich betonu można to zrobić za pomocą specjalnych zaślepek, taśmy budowlanej lub nawet kawałka styropianu. Rury muszą być stabilne i nie mogą ulec deformacji pod naciskiem wylewanego betonu.

Długość rury osłonowej wystającej poza obrys fundamentu ma również znaczenie. Zazwyczaj zaleca się, aby rura wystawała co najmniej 50 cm poza ścianę fundamentową. Taka długość zapewnia komfort pracy podczas późniejszego podłączania instalacji zewnętrznych oraz ułatwia wykonanie szczelnego połączenia z izolacją przeciwwodną fundamentu.

Skuteczne uszczelnienie przepustów: Ochrona przed wodą i wilgocią

Szczelność przejść instalacyjnych przez fundamenty jest absolutnie krytyczna dla zapewnienia trwałości i komfortu użytkowania domu. Nieszczelne przepusty to prosta droga do problemów z wilgocią, przeciekami do piwnicy, a nawet degradacją konstrukcji fundamentów. Woda, która przeniknie przez nieszczelne przejście, może podmywać fundamenty, prowadzić do rozwoju pleśni i grzybów, a także osłabiać właściwości izolacyjne materiałów. Dlatego tak ważne jest, aby zadbać o to, by każde przejście było wykonane z najwyższą starannością, a w miarę możliwości, umiejscowione powyżej poziomu wód gruntowych.

• Masy bitumiczne: Opisz ich zastosowanie i sposób aplikacji.
• Taśmy bentonitowe pęczniejące: Wyjaśnij mechanizm działania w kontakcie z wodą.
• Manszety systemowe: Opisz gotowe rozwiązania do uszczelniania przejść.

Istnieje kilka sprawdzonych metod uszczelniania przepustów, które zapewniają skuteczną ochronę przed wodą i wilgocią. Jedną z popularnych metod jest zastosowanie specjalistycznych mas bitumicznych, które po nałożeniu tworzą elastyczną i wodoodporną powłokę. Kolejnym rozwiązaniem są taśmy bentonitowe pęczniejące te materiały w kontakcie z wodą zwiększają swoją objętość, tworząc szczelny korek w miejscu przejścia. Bardzo skuteczne są również gotowe systemowe manszety uszczelniające, które są zaprojektowane specjalnie do tego celu i gwarantują wysoki poziom szczelności.

Niezwykle ważne jest, aby uszczelnienie przepustu było prawidłowo połączone z ciągłością hydroizolacji ściany fundamentowej. Oznacza to, że izolacja przeciwwodna fundamentu powinna zachodzić na uszczelnienie przepustu, tworząc jednolitą, nieprzerwaną barierę, która skutecznie ochroni budynek przed przenikaniem wilgoci z gruntu.

Unikaj tych błędów: Najczęstsze pułapki przy przepustach fundamentowych

"Lepiej zapobiegać niż leczyć w budownictwie to powiedzenie ma wymiar dosłowny, zwłaszcza jeśli chodzi o przepusty."

Jednym z najczęstszych błędów jest brak zaplanowania przepustów na instalacje zewnętrzne, które będą potrzebne w przyszłości. Dotyczy to na przykład doprowadzenia zasilania do bramy wjazdowej, oświetlenia ogrodu, systemu nawadniania czy domofonu. Brak takich przejść na etapie budowy fundamentów oznacza konieczność późniejszego kucia w ścianach lub podłodze, co generuje dodatkowe koszty i komplikacje.

Kolejnym częstym błędem jest niewłaściwy dobór średnicy rury osłonowej. Zbyt mała średnica uniemożliwi późniejsze przeciągnięcie właściwego kabla lub rury, podczas gdy zbyt duża może sprawić problemy z późniejszym uszczelnieniem przepustu i zapewnieniem jego stabilności. Zawsze warto wybrać rurę o nieco większej średnicy niż jest to absolutnie konieczne, aby zapewnić sobie margines bezpieczeństwa.

Bardzo ważnym błędem jest również niewłaściwe zabezpieczenie końcówek rur osłonowych przed betonowaniem. Jeśli do wnętrza rury dostanie się beton, może ona zostać całkowicie zablokowana, co uniemożliwi przeciągnięcie jakichkolwiek instalacji w przyszłości. Należy zadbać o szczelne zamknięcie końcówek, na przykład za pomocą taśmy lub specjalnych zaślepek.

Ignorowanie wymogów dotyczących strefy przemarzania gruntu dla przepustów wodnych i kanalizacyjnych to poważny błąd, który może prowadzić do zamarznięcia wody w rurach i ich uszkodzenia. Przepusty te muszą być umieszczone na odpowiedniej głębokości, poniżej tej strefy, aby zapewnić ich bezpieczne użytkowanie przez cały rok.

Kluczowe zasady dla bezbłędnych przepustów fundamentowych

1. Zawsze planuj przepusty na etapie projektu budowlanego.
2. Przewiduj dodatkowe przepusty "na zapas" dla przyszłych instalacji.
3. Dobieraj odpowiednie średnice rur osłonowych dla każdej instalacji.
4. Zapewnij prawidłową głębokość montażu, szczególnie poniżej strefy przemarzania.
5. Stabilnie mocuj rury osłonowe przed betonowaniem i zabezpieczaj ich końcówki.
6. Zadbaj o perfekcyjne uszczelnienie przepustów i ich połączenie z hydroizolacją.
7. Używaj pilotów w rurach osłonowych dla łatwiejszego przeciągania instalacji.

Konsultacja z doświadczonym instalatorem jest nieoceniona w sytuacjach, gdy mamy do czynienia ze skomplikowanymi instalacjami, takimi jak gaz czy systemy pomp ciepła, lub gdy występują nietypowe warunki gruntowe. Specjalista może doradzić najlepsze rozwiązania, pomóc w doborze materiałów i upewnić się, że wszystkie prace są wykonane zgodnie z obowiązującymi przepisami i najlepszymi praktykami budowlanymi.
