Wytyczenie działki: Dokumenty i proces krok po kroku

Rozpoczynając budowę domu, stajesz przed wieloma wyzwaniami, a jednym z pierwszych i absolutnie kluczowych etapów jest geodezyjne wytyczenie obiektu w terenie. To nie tylko formalność, ale przede wszystkim gwarancja, że Twój przyszły dom stanie dokładnie tam, gdzie przewidział to projekt, zgodnie z przepisami prawa budowlanego. W tym artykule przeprowadzę Cię przez proces przygotowania niezbędnych dokumentów i wyjaśnię, czego możesz spodziewać się podczas wizyty geodety na Twojej działce.

Kiedy geodeta pojawia się na Twojej działce? Rola i znaczenie tyczenia

Geodezyjne wytyczenie obiektu budowlanego to nic innego jak przeniesienie na grunt głównych osi konstrukcyjnych budynku, które zdefiniowane są w projekcie. To fundamentalny i obligatoryjny etap każdej budowy, bez którego nie można rozpocząć prac budowlanych. Jego znaczenie polega na zapewnieniu precyzyjnego umiejscowienia obiektu na działce, co jest kluczowe dla zgodności z miejscowym planem zagospodarowania przestrzennego lub warunkami zabudowy, a także dla bezpieczeństwa konstrukcji i przyszłego użytkowania budynku. To pierwszy, fizyczny krok w kierunku realizacji Twoich marzeń o własnym domu.

Prawo budowlane nie pozostawia wątpliwości: kto ma obowiązek zlecić tyczenie?

Zgodnie z przepisami Prawa budowlanego, za zapewnienie geodezyjnego wytyczenia obiektu budowlanego odpowiada przede wszystkim kierownik budowy. Jeśli jednak inwestor z jakiegoś powodu nie powołał kierownika budowy (co jest rzadkie w przypadku budowy domu jednorodzinnego), obowiązek ten spoczywa bezpośrednio na inwestorze. Niezależnie od tego, kto formalnie zleca usługę, kluczowe jest, aby została ona wykonana profesjonalnie i zgodnie z prawem, zanim rozpocznie się jakiekolwiek prace ziemne.

Moment startowy: wpis w dzienniku budowy, który formalnie rozpoczyna inwestycję

to dokument, który towarzyszy inwestycji od samego początku do jej zakończenia. W kontekście geodezyjnego wytyczenia, jego rola jest nie do przecenienia. To właśnie geodeta, po wykonaniu prac w terenie, dokonuje w nim pierwszego, formalnego wpisu. Ten wpis jest oficjalnym potwierdzeniem rozpoczęcia budowy i stanowi podstawę do dalszych działań na placu budowy. Bez niego, prace byłyby prowadzone nielegalnie.

Twoja checklista: Co przygotować i dostarczyć geodecie?

Projekt budowlany: absolutna podstawa pracy geodety

Projekt budowlany to serce każdej inwestycji, a dla geodety stanowi on mapę, według której będzie pracował w terenie. Bez niego wykonanie precyzyjnego wytyczenia jest niemożliwe. Musisz upewnić się, że geodeta otrzyma kompletny i aktualny projekt.

Projekt zagospodarowania terenu: mapa, na której wszystko się zaczyna

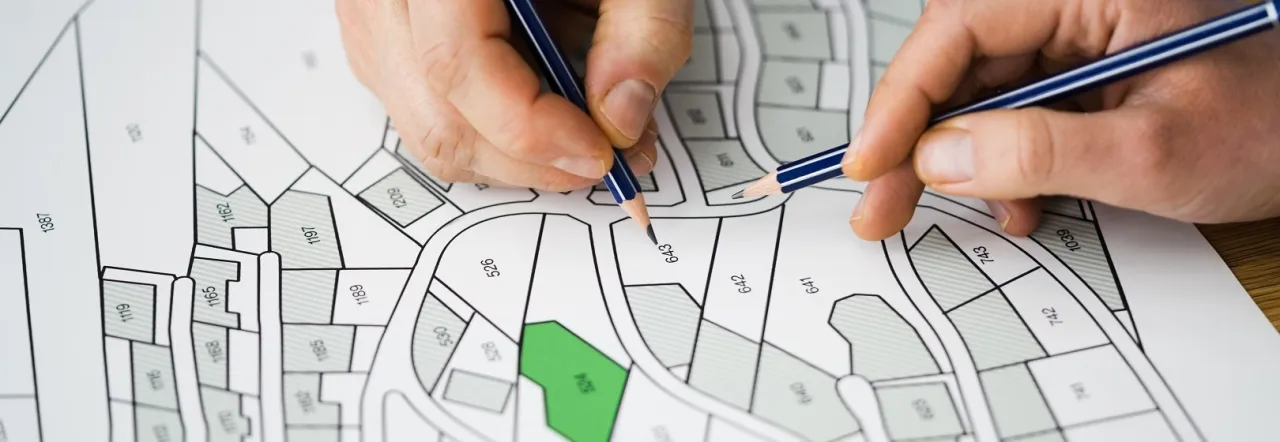

Projekt zagospodarowania działki lub terenu jest absolutnie kluczowy. Jest to rysunek sporządzony na aktualnej mapie do celów projektowych, który precyzyjnie określa usytuowanie budynku względem granic działki, istniejących dróg, przyłączy oraz innych obiektów. To właśnie na jego podstawie geodeta ustala, gdzie dokładnie stanie Twój dom.

Rzut fundamentów i parteru: dlaczego te rysunki są kluczowe?

Oprócz projektu zagospodarowania, geodeta potrzebuje również rzutu fundamentów oraz rzutu parteru (lub przyziemia). Rzut fundamentów pozwala na dokładne wyznaczenie osi konstrukcyjnych i wymiarów fundamentów, co jest niezbędne do prawidłowego wykopu. Rzut parteru z kolei służy do weryfikacji układu ścian nośnych względem tych osi, zapewniając, że konstrukcja będzie zgodna z założeniami projektowymi.

Dokumenty urzędowe: bez nich ani rusz

Oprócz dokumentacji projektowej, geodeta potrzebuje również formalnych potwierdzeń i danych, które pozwolą mu na rozpoczęcie prac. Upewnij się, że posiadasz wszystkie niezbędne dokumenty.

Prawomocne pozwolenie na budowę lub skuteczne zgłoszenie

Geodeta musi mieć pewność, że prace budowlane mogą się legalnie rozpocząć. Dlatego niezbędne jest przedstawienie mu prawomocnego pozwolenia na budowę lub dokumentu potwierdzającego skuteczne zgłoszenie budowy, jeśli taki jest wymagany dla Twojej inwestycji. Bez tego dokumentu geodeta nie może przystąpić do prac.

Dziennik budowy: przygotuj go na pierwszy, historyczny wpis

Jak już wspomniałem, dziennik budowy jest kluczowy. Musisz go mieć przygotowanego i dostępnego w dniu wizyty geodety, ponieważ to on dokona w nim pierwszego, formalnego wpisu, rozpoczynającego budowę. To ważny moment, który warto mieć udokumentowany.

Informacje, o które zapyta specjalista: numer działki i dane kontaktowe

Oprócz formalnych dokumentów, geodeta zapyta Cię również o podstawowe dane dotyczące Twojej działki. Przygotuj sobie numer ewidencyjny działki, nazwę obrębu geodezyjnego oraz gminę, w której się znajduje. Te informacje są niezbędne do poprawnego zlokalizowania działki w systemach państwowych i prawidłowego oznaczenia jej w dokumentacji.

Jak wyglądają prace w terenie? Przebieg tyczenia krok po kroku

Od biura do budowy: jak geodeta przygotowuje się do pracy?

Zanim geodeta pojawi się na Twojej działce, czeka go sporo pracy biurowej. Analizuje on otrzymaną dokumentację projektową, sprawdza aktualność map, a następnie, korzystając ze specjalistycznego oprogramowania, oblicza współrzędne punktów charakterystycznych budynku. To właśnie te obliczenia stanowią podstawę do precyzyjnego przeniesienia projektu na grunt.

Co geodeta wyznacza na działce? Osie konstrukcyjne, narożniki i punkty charakterystyczne

W terenie geodeta, używając precyzyjnego sprzętu pomiarowego, takiego jak tachimetr czy odbiornik GPS, wyznacza kluczowe punkty budynku. Najczęściej są to główne osie konstrukcyjne, które definiują położenie ścian nośnych. Punkty te są następnie zaznaczane za pomocą drewnianych palików, metalowych prętów lub innych trwałych znaków. Czasem wyznacza się również narożniki budynku czy inne, istotne punkty wskazane w projekcie.

Ławy ciesielskie: po co się je buduje i kto dostarcza materiały?

Aby zapewnić jeszcze większą precyzję i trwałość wyznaczenia, osie konstrukcyjne często przenosi się na tzw. ławy ciesielskie. Są to drewniane konstrukcje ustawione poza obrysem przyszłego wykopu. Na deskach ław zaznacza się precyzyjne linie odpowiadające osiom budynku. Dzięki temu, nawet po wykonaniu wykopu, położenie ścian jest nadal widoczne i można je łatwo odtworzyć. Materiały na budowę ław ciesielskich deski, stemple zazwyczaj dostarcza inwestor.

Kluczowy punkt odniesienia: czym jest „zero budowy” i jak się je wyznacza?

„Zero budowy”, czyli reper roboczy, to niezwykle ważny punkt odniesienia dla wysokości budynku. Geodeta wyznacza go na stałym elemencie w terenie (np. na słupie, ogrodzeniu, lub specjalnym paliku) i oznacza poziom, który odpowiada poziomowi gotowej posadzki parteru (oznaczonej w projekcie jako ±0,00). Dzięki temu poziomowi, ekipa budowlana wie, od jakiej wysokości ma rozpocząć prace ziemne i fundamentowe, zapewniając zgodność z projektem architektoniczno-budowlanym.

Współpraca na linii inwestor, geodeta, kierownik budowy

Dlaczego obecność kierownika budowy podczas tyczenia jest tak ważna?

Obecność kierownika budowy podczas prac geodezyjnych jest niezwykle ważna i często wręcz wymagana. Kierownik budowy jest osobą odpowiedzialną za nadzór nad przebiegiem prac i ich zgodność z projektem. Podczas tyczenia może on na bieżąco weryfikować, czy wyznaczenie odbywa się zgodnie z projektem i przepisami. Po zakończeniu prac geodeta przedstawia mu szkic tyczenia do podpisania, co jest formalnym potwierdzeniem odbioru prac geodezyjnych przez stronę techniczną budowy.

Twoje zadania jako inwestora: jak przygotować działkę przed wizytą geodety?

Jako inwestor, masz kilka kluczowych zadań, które ułatwią pracę geodecie i zapewnią sprawny przebieg wizyty:

• Zapewnij materiały na budowę ław ciesielskich (deski, stemple, gwoździe).
• Postaraj się oczyścić teren budowy z wszelkich przeszkód, które mogłyby utrudniać geodecie swobodne poruszanie się i wykonywanie pomiarów (np. zarośla, gruz, zaparkowane samochody).
• Upewnij się, że masz dostęp do wszystkich niezbędnych dokumentów, o których wspominaliśmy wcześniej.
• Bądź dostępny lub zapewnij dostępność osoby, która będzie mogła odpowiedzieć na ewentualne pytania geodety.

Szkic z tyczenia: dokument, który potwierdza wykonanie prac

Po zakończeniu prac w terenie, geodeta sporządza szkic tyczenia. Jest to dokument graficzny, który przedstawia wyznaczone osie, punkty charakterystyczne budynku oraz jego usytuowanie na działce. Szkic ten jest dołączany do dziennika budowy i stanowi oficjalne potwierdzenie wykonania przez geodetę jego obowiązków. Jest to również ważny dowód dla inwestora i kierownika budowy.

Co dalej po wytyczeniu? Praktyczne aspekty i najczęstsze pytania

Ile czasu realnie trwa wytyczenie budynku?

Same prace geodezyjne w terenie, polegające na wyznaczeniu i zaznaczeniu punktów, dla typowego domu jednorodzinnego trwają zazwyczaj od kilku godzin do jednego dnia roboczego. Należy jednak pamiętać, że cały proces obejmuje również pracę biurową geodety, przygotowanie dokumentacji, a także umówienie dogodnego terminu wizyty. W szczycie sezonu budowlanego, umówienie wizyty może zająć kilka dni lub nawet tygodni.

Jakie są typowe koszty usługi i od czego zależą?

Orientacyjne koszty usługi geodezyjnego wytyczenia budynku jednorodzinnego w Polsce wahają się zazwyczaj od 900 zł do 1500 zł. Cena ta może się jednak różnić w zależności od kilku czynników. Lokalizacja inwestycji (większe miasta mogą mieć wyższe stawki), stopień skomplikowania bryły budynku, dostępność działki czy konieczność wykonania dodatkowych prac (np. wyznaczenie przyłączy) mogą wpływać na ostateczny koszt usługi.

Co się stanie, jeśli pominiesz ten etap? Konsekwencje samowoli budowlanej

Pominięcie etapu geodezyjnego wytyczenia budynku jest poważnym błędem i może prowadzić do bardzo nieprzyjemnych konsekwencji prawnych. Budowa rozpoczęta bez prawidłowego wytyczenia jest traktowana jako samowola budowlana. Grozi to wstrzymaniem budowy, nakazem rozbiórki samowolnie wzniesionych elementów, a także nałożeniem wysokich kar finansowych. Dlatego tak ważne jest, aby zawsze zlecić to zadanie profesjonalnemu geodecie i dopilnować formalności.
