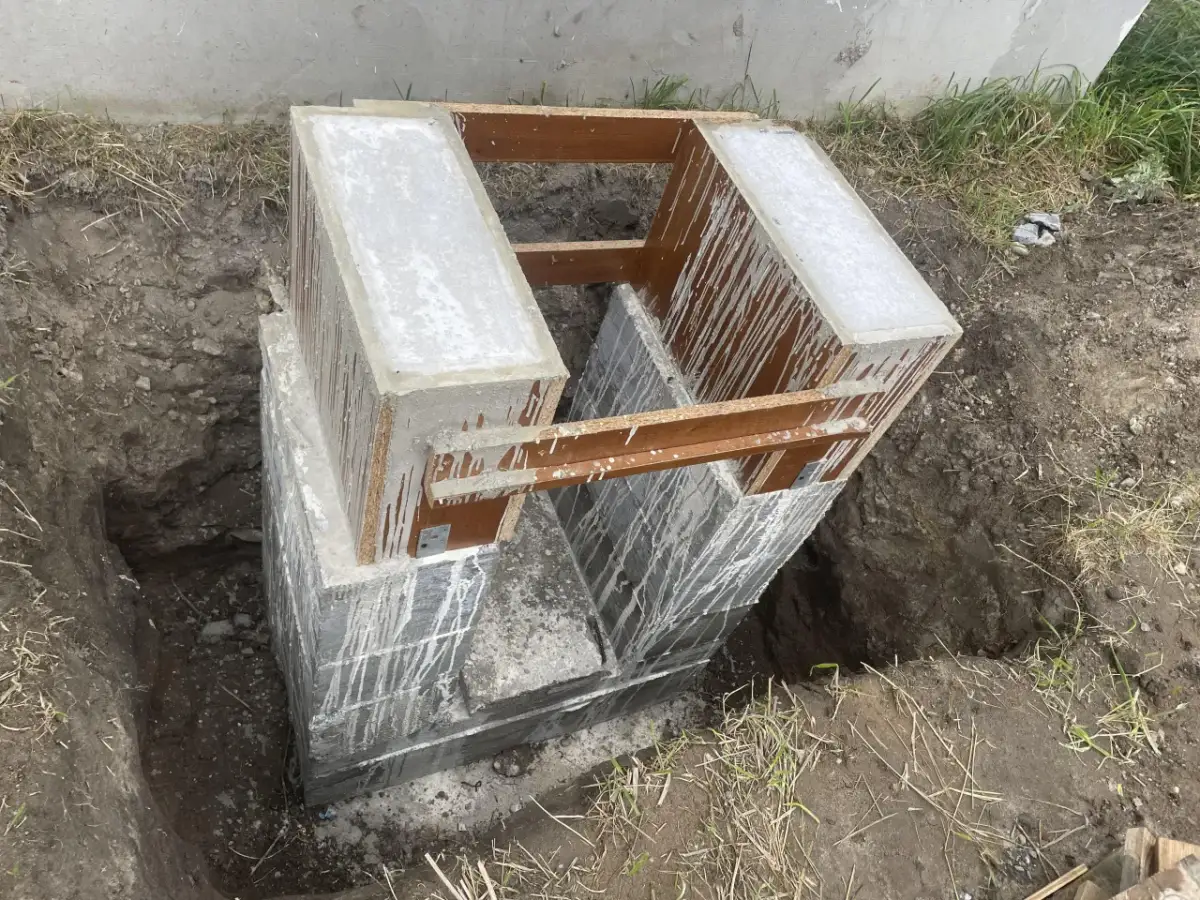

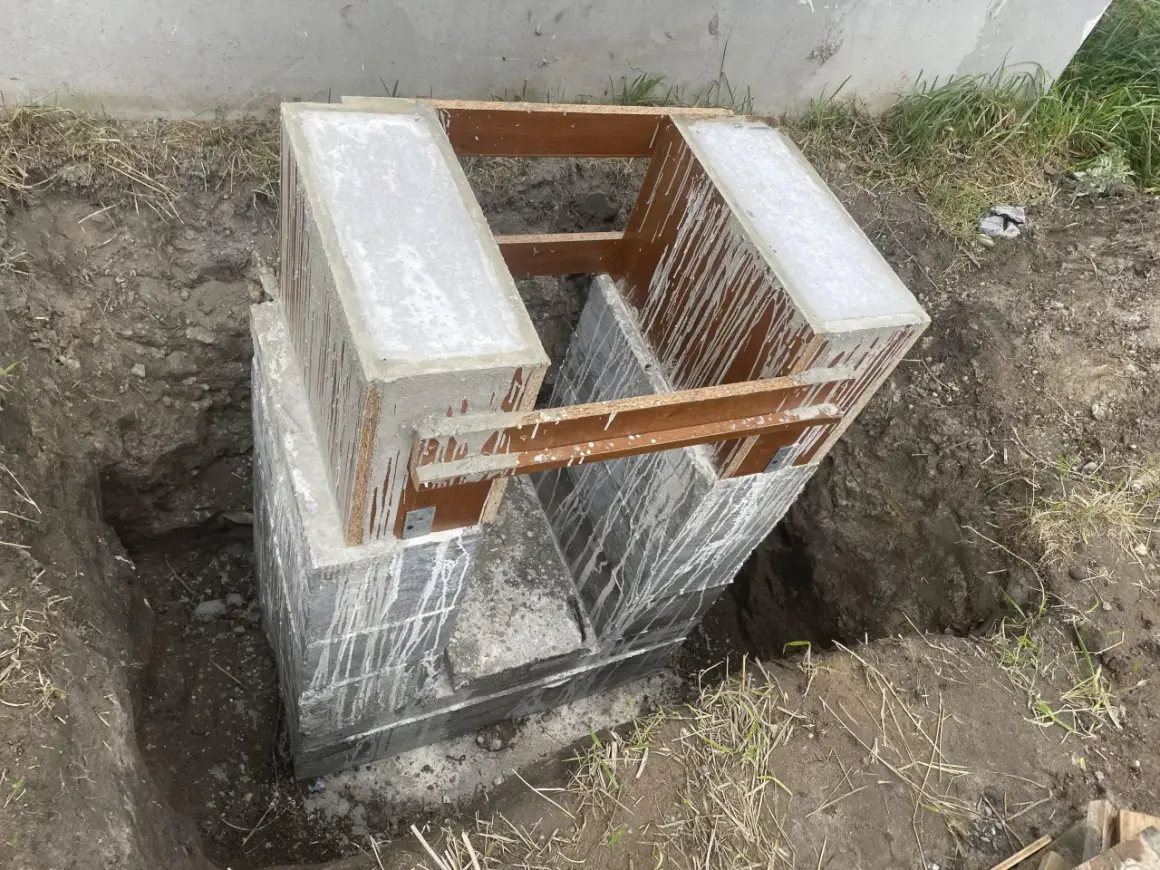

Fundament pod pompę ciepła: Jak zrobić go krok po kroku?

Wybór odpowiedniego fundamentu pod zewnętrzną jednostkę pompy ciepła to kluczowy etap, który często bywa niedoceniany. Choć może wydawać się to tylko prostą betonową płytą, jej solidność i prawidłowe wykonanie mają bezpośredni wpływ na stabilność, efektywność, a co za tym idzie żywotność całej instalacji grzewczej. Ten artykuł to kompleksowy przewodnik, który przeprowadzi Cię przez wszystkie niezbędne etapy, od zrozumienia wymagań technicznych, przez wybór najlepszego rozwiązania, aż po praktyczne wskazówki dotyczące budowy.

Solidny fundament pod pompę ciepła to absolutna podstawa

Pompy ciepła typu powietrze-woda, zarówno w wersji split, jak i monoblok, posiadają zewnętrzną jednostkę, która jest bezpośrednio narażona na działanie warunków atmosferycznych. To właśnie dla niej niezbędny jest stabilny i odpowiednio wykonany fundament. Jego głównym zadaniem jest zapewnienie stabilnego i wypoziomowanego podparcia dla urządzenia. Dzięki temu pompa ciepła jest chroniona przed uszkodzeniami mechanicznymi, a generowane przez nią drgania i hałas są w pewnym stopniu minimalizowane. Co więcej, odpowiednio zaprojektowany fundament zabezpiecza urządzenie przed zalegającym śniegiem, liśćmi czy wodą, co jest kluczowe dla jego długowieczności i efektywnej pracy.

Stabilność i żywotność: Jak fundament chroni Twoją inwestycję?

Stabilność, jaką zapewnia fundament, jest absolutnie kluczowa. Zapobiega ona osiadaniu urządzenia, które mogłoby prowadzić do naprężeń w połączeniach instalacyjnych, uszkodzenia rur freonowych czy przewodów elektrycznych. Takie uszkodzenia mogą znacząco skrócić żywotność pompy ciepła i generować nieprzewidziane koszty napraw. Solidne podparcie to gwarancja, że pompa będzie pracować w optymalnych warunkach przez wiele lat.

Redukcja hałasu i drgań: Klucz do komfortu domowników

Jednostki zewnętrzne pomp ciepła, choć coraz cichsze, nadal generują pewien poziom drgań i hałasu. Dobrze wykonany fundament betonowy, dzięki swojej masie i stabilności, częściowo pochłania te wibracje, zapobiegając ich przenoszeniu na konstrukcję budynku. Jest to istotne z punktu widzenia komfortu akustycznego domowników, zwłaszcza jeśli jednostka zewnętrzna znajduje się w pobliżu okien lub miejsc wypoczynku.

Ochrona przed śniegiem i wodą: Zabezpieczenie na trudne warunki pogodowe

Wysokość, na jakiej posadowiona jest jednostka zewnętrzna na fundamencie, ma ogromne znaczenie, szczególnie w okresach zimowych. Odpowiednie uniesienie pompy nad poziomem gruntu (zazwyczaj 30-40 cm) chroni ją przed zalegającym śniegiem, który mógłby zablokować wlot powietrza, a tym samym znacząco obniżyć efektywność pracy urządzenia, a nawet doprowadzić do jego awarii. Podobnie, ochrona przed wodą deszczową czy roztopową jest ważna dla zabezpieczenia wrażliwych elementów elektronicznych.

Jaki fundament wybrać? Porównanie popularnych rozwiązań

Na rynku dostępnych jest kilka opcji fundamentów pod zewnętrzne jednostki pomp ciepła. Choć inne rozwiązania mogą wydawać się kuszące ze względu na szybkość montażu, to właśnie fundament betonowy jest najczęściej rekomendowany przez specjalistów ze względu na jego trwałość, stabilność i niezawodność.

Klasyczna wylewka betonowa: Najtrwalsza i najpewniejsza opcja

Fundament wylewany z betonu to złoty standard. Zapewnia on najwyższą stabilność i trwałość, doskonale radząc sobie z obciążeniami i warunkami atmosferycznymi. Do jego wykonania zaleca się stosowanie betonu o odpowiedniej klasie wytrzymałości, na przykład C20/25 lub C25/30 (dawniej B25/B30). Kluczowe jest również odpowiednie zbrojenie zazwyczaj stosuje się stalowe pręty o średnicy od 8 do 12 mm, ułożone w formie siatki, co nadaje konstrukcji niezbędną wytrzymałość na zginanie i ściskanie.

Gotowe postumenty betonowe: Kiedy liczy się szybkość montażu?

Gotowe postumenty betonowe to rozwiązanie, które może znacząco przyspieszyć proces instalacji. Są one fabrycznie wykonane, co gwarantuje powtarzalność wymiarów i parametrów. Ich zaletą jest przede wszystkim szybkość montażu często wystarczy je jedynie wypoziomować i osadzić na przygotowanym podłożu. Mogą być dobrym wyborem, gdy czas jest kluczowym czynnikiem.

Stelaże i konstrukcje wsporcze: Alternatywa dla tradycyjnego fundamentu

Na rynku dostępne są również gotowe stelaże i konstrukcje wsporcze, najczęściej wykonane ze stali. Mogą one stanowić alternatywę dla tradycyjnego fundamentu betonowego, zwłaszcza w miejscach, gdzie wykonanie wykopu jest utrudnione. Ważne jest jednak, aby konstrukcja była odpowiednio dobrana do wagi i gabarytów jednostki zewnętrznej oraz stabilnie zakotwiczona.

Montaż na ścianie budynku: Czy to na pewno dobry pomysł?

Montaż jednostki zewnętrznej pompy ciepła bezpośrednio na ścianie budynku, przy użyciu specjalnych wsporników, jest możliwy. Należy jednak pamiętać, że takie rozwiązanie może przenosić drgania i hałas bezpośrednio na konstrukcję budynku, co jest jego główną wadą. Z tego powodu jest to opcja rzadziej stosowana i zazwyczaj mniej preferowana niż fundamenty wolnostojące.

Kluczowe parametry fundamentu, których musisz przestrzegać

Aby fundament skutecznie spełniał swoje zadanie i zapewniał długotrwałą oraz bezproblemową pracę pompie ciepła, należy bezwzględnie przestrzegać kilku kluczowych parametrów technicznych. Ich niedopełnienie może prowadzić do poważnych problemów i kosztownych napraw.

Wymiary fundamentu: Jak dopasować je do Twojej pompy ciepła?

Wymiary fundamentu muszą być przede wszystkim dostosowane do konkretnego modelu pompy ciepła. Producenci zazwyczaj podają zalecane wymiary podstawy dla swoich urządzeń. Należy zachować odpowiedni margines wokół jednostki zewnętrznej, aby zapewnić swobodny dostęp serwisowy i prawidłową cyrkulację powietrza. Przykładowo, dla pompy o wadze około 170 kg, minimalne wymiary płyty fundamentowej mogą wynosić 140x120 cm. Kluczowa jest również grubość płyty nie powinna być ona mniejsza niż 15 cm, aby zapewnić odpowiednią wytrzymałość i stabilność.

Głębokość posadowienia: Dlaczego strefa przemarzania gruntu ma znaczenie?

Fundament musi sięgać poniżej strefy przemarzania gruntu, aby zapobiec jego wypychaniu przez zamarzającą wodę. W Polsce strefa ta zazwyczaj sięga od 80 cm do nawet 1,2 metra głębokości, choć w niektórych regionach może być nieco płytsza (np. 50-80 cm). Niestosowanie się do tej zasady może prowadzić do nierównomiernego osiadania fundamentu, a w konsekwencji do uszkodzenia pompy ciepła.

Wysokość ponad terenem: Minimalna odległość od gruntu, która chroni przed śniegiem

Jak już wspominałem, wysokość posadowienia jednostki zewnętrznej nad poziomem gruntu jest niezwykle ważna. Zaleca się, aby była to wysokość co najmniej 30-40 cm. Pozwala to na swobodny przepływ powietrza i zapobiega zasypaniu wlotu powietrza przez śnieg w okresie zimowym. Jest to prosta zasada, która może uchronić urządzenie przed wieloma problemami.

Lokalizacja i odległość od ściany: Gdzie dokładnie postawić jednostkę zewnętrzną?

Lokalizacja jednostki zewnętrznej ma znaczenie nie tylko ze względu na hałas, ale także na efektywność pracy pompy. Zalecana minimalna odległość od ściany budynku to 25-40 cm. Zapewnia to odpowiednią cyrkulację powietrza, co jest niezbędne do prawidłowej wymiany ciepła. Zbyt bliskie posadowienie może ograniczać przepływ powietrza, a tym samym obniżać wydajność pompy. Z drugiej strony, zbyt duża odległość od budynku, w którym znajduje się jednostka wewnętrzna, może prowadzić do większych strat ciepła w czynniku chłodniczym.

Budowa fundamentu betonowego krok po kroku

Wykonanie solidnego fundamentu betonowego pod pompę ciepła nie jest zadaniem skomplikowanym, ale wymaga precyzji i przestrzegania kilku kluczowych etapów. Oto jak to zrobić krok po kroku:

Krok 1: Wybór idealnego miejsca i przygotowanie terenu

Pierwszym krokiem jest wybór optymalnego miejsca na posadowienie jednostki zewnętrznej. Powinno być ono równe, stabilne i z dala od potencjalnych źródeł zanieczyszczeń (np. kominów, wylotów wentylacyjnych). Następnie należy oczyścić teren z roślinności, kamieni i innych przeszkód. Warto również sprawdzić poziom gruntu i w razie potrzeby go wyrównać.

Krok 2: Wykonanie wykopu o prawidłowych wymiarach i głębokości

Po wyznaczeniu obrysu fundamentu należy wykonać wykop. Jego wymiary powinny być nieco większe niż planowane wymiary płyty fundamentowej, aby umożliwić swobodne wykonanie szalunków. Kluczowe jest osiągnięcie odpowiedniej głębokości, która musi uwzględniać strefę przemarzania gruntu (patrz wyżej). Dno wykopu powinno być równe i stabilne.

Krok 3: Przygotowanie podbudowy z kruszywa warstwa drenażowa

Na dnie wykopu należy wykonać podbudowę z warstwy kruszywa, na przykład zagęszczonego tłucznia lub żwiru. Warstwa ta pełni funkcję drenażową, odprowadzając wodę z gruntu, a także stanowi stabilne podłoże dla fundamentu. Grubość tej warstwy powinna wynosić zazwyczaj od 10 do 20 cm, w zależności od warunków gruntowych.

Krok 4: Szalunki i zbrojenie szkielet Twojego fundamentu

Następnie należy wykonać szalunki, czyli formę, w której zostanie wylany beton. Mogą być one wykonane z desek lub specjalnych płyt szalunkowych. Wewnątrz szalunków układa się zbrojenie stalowe pręty (8-12 mm) tworzące siatkę. Zbrojenie musi być odpowiednio rozmieszczone i zabezpieczone przed przesuwaniem się podczas wylewania betonu. Ważne jest, aby zbrojenie było oddalone od krawędzi szalunku o co najmniej 2-3 cm (otulina betonowa).

Krok 5: Jaki beton wybrać? Praktyczne wskazówki (klasa C20/25 lub C25/30)

Do wylania fundamentu zaleca się użycie betonu o odpowiedniej klasie wytrzymałości. Najczęściej wybierane są klasy C20/25 lub C25/30 (dawniej B25/B30). Beton ten zapewnia odpowiednią wytrzymałość na ściskanie i mrozoodporność. Najwygodniejszym i najpewniejszym rozwiązaniem jest zamówienie betonu z wytwórni (beton towarowy) z transportem na budowę.

Krok 6: Wylewanie i pielęgnacja betonu jak zadbać o jego wytrzymałość?

Beton należy wylewać równomiernie, starając się unikać przerw w pracy. Po wylaniu beton należy odpowiednio zagęścić, na przykład za pomocą wibratora do betonu, aby wyeliminować pęcherze powietrza i zapewnić jednolitą strukturę. Po wstępnym związaniu betonu należy zadbać o jego pielęgnację przez pierwsze dni (zwłaszcza w upalne dni) beton należy regularnie polewać wodą, aby zapobiec zbyt szybkiemu wysychaniu i powstawaniu rys skurczowych. Szalunki można usunąć po około 2-3 dniach, ale pełną wytrzymałość beton osiąga po około 28 dniach.

Odprowadzanie skroplin niezbędny element

Jednym z często pomijanych, ale niezwykle ważnych aspektów budowy fundamentu pod pompę ciepła jest prawidłowe odprowadzanie kondensatu, czyli skroplin. Jest to woda, która skrapla się na wymienniku ciepła jednostki zewnętrznej podczas jej pracy, zwłaszcza w trybie chłodzenia, ale także podczas odszraniania w trybie grzania.

Dlaczego prawidłowy drenaż jest tak ważny, zwłaszcza zimą?

Jeśli skropliny nie będą skutecznie odprowadzane, woda może gromadzić się wokół i pod fundamentem. W okresie zimowym prowadzi to do powstawania lodu, który może uszkodzić pompę ciepła, zablokować jej pracę, a nawet doprowadzić do uszkodzenia fundamentu. Prawidłowy drenaż zapobiega oblodzeniu i zapewnia ciągłość pracy urządzenia nawet w niskich temperaturach.

Jak zaprojektować system odprowadzania kondensatu w fundamencie?

Najczęściej stosowanym rozwiązaniem jest przewidzenie w fundamencie otworu, przez który przeprowadzana jest rura odprowadzająca skropliny. Rura ta powinna być odpowiednio zaizolowana, aby zapobiec jej zamarzaniu. Często stosuje się rury o średnicy 75 mm lub większej. Rura powinna być poprowadzona ze spadkiem, aby grawitacyjnie odprowadzać wodę z dala od fundamentu.

Praktyczne rozwiązanie: Drenaż ze żwiru jako warstwa rozsączająca

Bardzo dobrym uzupełnieniem systemu odprowadzania skroplin jest zastosowanie warstwy rozsączającej pod fundamentem. Polega to na wypełnieniu przestrzeni wykopu pod płytą fundamentową grubą warstwą żwiru lub tłucznia. Taka warstwa zapewnia dodatkowe odprowadzenie wody z gruntu i zapobiega jej gromadzeniu się wokół fundamentu, co jest szczególnie ważne w przypadku nieprzepuszczalnych gruntów.

Najczęstsze błędy przy budowie fundamentu i jak ich unikać

Podczas budowy fundamentu pod pompę ciepła można popełnić kilka błędów, które mogą mieć negatywne konsekwencje. Świadomość tych pułapek pozwoli Ci uniknąć kosztownych pomyłek.

Błąd #1: Zbyt płytki fundament konsekwencje przemarzania gruntu

Jak już wielokrotnie podkreślałem, zbyt płytki fundament to prosta droga do problemów z przemarzaniem gruntu. Woda pod fundamentem zamarza, rozszerza się i może wypchnąć całą konstrukcję, powodując jej nierównomierne osiadanie lub pękanie. Zawsze upewnij się, że fundament sięga poniżej strefy przemarzania.

Błąd #2: Brak systemu odprowadzania skroplin i ryzyko oblodzenia

Ignorowanie kwestii odprowadzania skroplin to kolejny częsty błąd. Brak drenażu prowadzi do gromadzenia się wody, a zimą do powstawania niebezpiecznego lodu wokół i pod pompą. Może to zablokować pracę wentylatora, uszkodzić łopatki lub nawet doprowadzić do awarii sprężarki.

Błąd #3: Niewłaściwa lokalizacja hałas przy oknach i problemy z serwisem

Ustawienie jednostki zewnętrznej zbyt blisko okien lub miejsc wypoczynku może prowadzić do uciążliwego hałasu. Należy również zapewnić odpowiednią przestrzeń wokół pompy, aby umożliwić łatwy dostęp serwisantom. Zbyt ciasne posadowienie utrudnia konserwację i naprawy.

Błąd #4: Pominięcie podkładek antywibracyjnych przy montażu pompy

Choć fundament sam w sobie tłumi drgania, dodatkowe zastosowanie podkładek antywibracyjnych pod jednostkę zewnętrzną może jeszcze bardziej zredukować przenoszenie wibracji na fundament i konstrukcję budynku. Jest to szczególnie zalecane w przypadku pomp o większej mocy lub w budynkach o wrażliwej akustyce.

Aspekty prawne budowy fundamentu czy potrzebujesz pozwolenia?

W większości przypadków budowa fundamentu pod zewnętrzną jednostkę pompy ciepła typu powietrze-woda nie wiąże się ze skomplikowanymi formalnościami prawnymi. Jednak zawsze warto upewnić się co do lokalnych przepisów.

Standardowa instalacja przy domu jednorodzinnym a prawo budowlane

Zgodnie z polskim prawem budowlanym, instalacja powietrznej pompy ciepła wraz z fundamentem na własnej działce, w ramach standardowej budowy domu jednorodzinnego, zazwyczaj nie wymaga uzyskania pozwolenia na budowę ani nawet zgłoszenia. Jest to traktowane jako element instalacji grzewczej budynku.

Kiedy warto sprawdzić miejscowy plan zagospodarowania przestrzennego?

Zawsze jednak zaleca się sprawdzenie zapisów miejscowego planu zagospodarowania przestrzennego (MPZP) dla Twojej okolicy. Mogą istnieć specyficzne ograniczenia dotyczące lokalizacji urządzeń zewnętrznych, zwłaszcza na terenach objętych ochroną konserwatorską, w strefach ochrony przyrody (np. Natura 2000) lub w obszarach o szczególnych walorach krajobrazowych. W takich przypadkach mogą obowiązywać dodatkowe wymogi lub ograniczenia.
